VENTANAS EN ARROBA DE LOS MONTES

JESÚS VÍCTOR GARCÍA

Las ventanas son un elemento arquitectónico donde se practica un hueco abierto en un pared para proporcionar ventilación y luz a la estancia. El termino viene del latín "ventus" indicando "al aire o viento que proporciona".
Pared de piedra con distintas clases de ventanas y en distintas plantas (foto del autor)

En la Edad Media a las ventanas también se denominaba "fenestra" en desuso hoy en día pero han quedado palabras relacionadas con este termino como "defenestrar" cuyo significado es arrojar a alguien por la ventana.

Fachada de una casa de Arroba de los Montes con ventanillos, ventanas grandes y con rejas (foto del autor)
Al principio los huecos o agujeros servían para ventilar las viviendas o habitaciones, eran redondos, toscos, rústicos y solían taparse con pieles cuando llegaba el invierno o la noche.

Casa de la calle la Cuesta  con ventanas redonda en la planta superior en Arroba de los Montes (foto del autor)
Los agujeros de las paredes tomaban la forma de la cerámica colocada en las paredes.
Ventana redonda con recipiente cerámico en casa de Arroba de los Montes

Cuando las paredes son mas solidas, las ventanas evolucionan de circulares a cuadradas. La parte superior de estos huecos se cubren con dinteles de madera o elementos horizontales que cubre el vano de la ventana y sirve de sostén de la parte superior.

Saetera en la cara oeste de la Torre de Arroba de los Montes (foto del autor)
La ventanas toman una función defensiva en las saeteras de la torre de la iglesia de Arroba sirviendo como elemento defensivo y decorativo típico del mudéjar. Las saeteras son aberturas altas y estrechas en un muro de una fortificación o torre por la que se disparan saetas.
Según el diccionario de la academia de la lengua española de 1739 es "una ventanilla angosta por la parte de fuera, y mas ancha en disminución por la de dentro, que hacían en las torres y murallas para disparar las saetas, estando ocultos. Dixose así de la voz saeta, ó según Covarrubias, porque entra los rayos de sol como en figura de saeta".

Ventanillo cuadrado en forma de saetera sin marco en calle de la Fuente (foto del autor)
Las saeteras de la torre son copiada como elemento arquitectónico en las casas del pueblo ya que facilita la ventilación y evita la entrada de la lluvia.
Los ventanillos cuadrados de la planta superior no tienen trancas pero los de la planta inferior si para tener mas intimidad.

Ventana sin tranca o piquera para paja en la planta superior de una casa de Arroba de los Montes (foto del autor)
Algunos ventanillos cuadrados no tienen dintel y para evitar derrumbes o grietas se añade un palo de de madera en el hueco central.

Ventana cuadrada en la planta superior de una casa

La madera servía para pies de apoyo, vigas, dinteles, puertas, ventanas, cabrios y según la especie de árbol o arbusto tenia distinta función. La madrona para los cabrios, la jara para el tillo, el enebro y encina para vigas y dinteles en ventanas y puertas
Ventanillo  en la planta inferior con tranca en la calle Fuente en Arroba de los Montes (foto del autor)

Las ventanas era un elemento arquitectónico que servia para cortejo de los novios, el mozo que pretendía a una moza, se insinuaba o se lo decía una vecina para que se lo comunicara a la afectada, si la moza le parecía bien, quedaban a hablar en la ventana de la casa de ella.
Algunas veces los novios al besarse en las ventanas tan estrechas ocurrían accidentes quedando la cabeza del novio atrapada en la tranca de la ventana o en las rejas.


Ventanillo con tranca vertical en medio de la planta superior en casa de Arroba de los Montes (foto del autor)

Algunas veces las trancas de madera de madroño (arbustus unedo) sirve de apoyo de una lancha de pizarra en la parte superior para evitar grietas
Ventana con dintel de madera en planta inferior de una casa de Arroba de los Montes (foto del autor)

Las ventanas cuadradas se hacen mas amplias cumpliendo otra función ademas de la ventilar sirve para iluminar las estancias superiores.
Ventana con marco de ladrillos en Arroba de los Montes (foto del autor)
Algunas veces las ventanas pierden su funcionalidad como ocurre en los pajares, donde se tapian la ventana o piquera para meter la paja.

Ventana o piquera de un pajar cerrada con tapiales en Arroba de los Montes (foto del autor)

Los dinteles de las ventanas del pueblo se hace de madera de encina o madera de enebro ya que es una madera resistente a los insectos xilofagos o comedores de madera como la carcoma o polillas.
Ventana en planta inferior con dintel de madera en Arroba de los Montes(foto del autor)

El alfeizar de las ventanas en un principio era una lancha de pizarra, con el tiempo se usa el ladrillo rojo y planchas de ceramica.

Ventana con jambas y dintel de ladrillo en Arroba de los Montes (foto del autor)
Las ventanas con jambas y dinteles de ladrillos hacen una seña de indentidad de la arquitectura del pueblo de Arroba.

Ventana de la sacristia de la Iglesia de Arroba de los Montes (foto del autor )
Las ventanas y las reja de la iglesia y del concejo son de mayor calidad y belleza que las de los vecinos.

Ventana en planta superior con una primitiva reja en Arroba de los Montes (foto del autor)
La primeras rejas del pueblo son muy simples, no tienen una funcion ornamental sino funcional, consitiendo en hierro cruzados unidos a la pared y sin marco.

Ventana planta baja con dintel de madera, jambas de ladrillo y reja entrelazada en Arroba de los Montes (foto del autor)

Las rejas empieza a tener marco y son adosadas a la ventana, son mas seguras y empiezan a evolucionar a rejas de hierro forjado.

Ventana planta baja con reja de forja antigua en Arroba de los Montes (foto del autor)

Las ventanas eran lugar para injurias como ocurre en Horcajo de los Montes en 1581 cuando se abre diligencias "por injurias abiertas por denuncia de María Garcia, viuda, contra Bartolome Fernandez, Juan Rodriguez y Francisco Sanchez, que acuden una noche a su ventana y le dicen que hechase fuera un hombre que tenia en casa".

También cuando varios pretendientes querian a una moza llegaban a las manos como ocurre en 1627, en Navalucillos, cuando se abre una causa de oficio "por lesiones contra Juan Garcia y Juan Gomez, mozos que se pelean con Francisco Sanchez Ribero, porque estaba cantando bajo la ventana de Maria del Cerro".

Ventana antigua rectangular con reja adornada con cenefas en Arroba de los Montes (foto del autor)
Los mozos del pueblo cantaban los mayos el dia 3 de Abril, por la noche a las mozas, que ponían oídos en las ventanas para oír el nombre del mozo.


Mis compañeros me dicen
que me despida y me vaya
y yo por obedecerles
quédate con Dios ventana.

Quédate con Dios ventana
y dile a la ventanera
que si se acuerda de mí
como yo me acuerdo de ella.

Ventana con dintel de madera y reja cruzada en Arroba de los Montes (foto del autor)
En los mayos del dibujo, hace de la ventana un lugar privilegiado para el cortejo

                        Todo el camino he venido,
                        más deprisa que a carrera
                        por ver si podía ser
                        tu ventana, la primera.

                        Despierta si estás dormida
                        despierta luna brillante
                        y asómate a la ventana
                        que aquí tienes a tu amante.

                        A tu amante a la ventana
                        con los amores rendidos
                        ya que no ha podido hablarte
                        te dice con un suspiro.

Fachada de la planta superior de una casa de Arroba de los Montes con ventanillo antiguo y ventana moderna (foto del autor)

CONFLICTOS DE ARROBA DE LOS MONTES CON LOS PUEBLOS VECINOS DEL SIGLO XV AL XVIII

JESÚS VÍCTOR GARCÍA


La cuadrilla de Arroba agrupaba a los pueblos de  Arroba, Hontanarejo, Navalpino y Alcoba, y las alquerías de El Rostro, los Cadocos, Oregan, el Labradillo, Valdongomez, Sanguizuela, Navasdaceite, Pavorosa, Valdehornos de Arriba y Valdehornos de Abajo, el Avellanarejo y Retamosa.


Arroba de los Montes en las Relaciones de Felipe II en 1576

Todos los demás pueblos de los Montes que se levantaron dentro de los términos concedidos a Arroba de los Montes, fueron sus aldeas o anejos hasta tanto que la ciudad de Toledo les concedió su concejo e hizo independientes; pero se reservó a este pueblo el derecho que correspondía a su antigüedad y el haber sido su matriz, dándole la categoría de cabecera de cuadrilla o partido, y en el que se habían de celebrar las Juntas de los comunes o cuadrilleros, para hacer entre si el reparto de las alcabalas y tributos impuestos por la corona, y la elección de sus alcaldes y oficiales de justicia cuando la ciudad de Toledo les confiaba este encargo.


CONFLITOS CON FONTANAREJO

Nada mas a empezar los pueblos a independizarse de Arroba, comienza los conflictos entre ellos. El primero pueblo que se independiza de Arroba es Hontanarejo de Arrova, que según las relaciones de Felipe II se funda en 1476  "han oído decier a sus antiguos que habrá cien años que se fundo y que ansimismo han oído decier que fueron fundadores tres hermanos, que el uno se decía Martin Sánchez y el otro Aparicio Sánchez y el otro Pero Sánchez".
Me inclino a pensar que Fontanarejo se fundó 20 años antes  ya que se menciona ya en un documento de amojonamiento de la Dehesa Boyal entre Arroba y Fontanarejo el 18 de Octubre de 1456.

Arroba de los Montes disfrutaba de la dehesa de Alcoba para su ganado pero al estar tan lejos solicitan a la ciudad de Toledo que les marquen una dehesa mas cercana al pueblo. Toledo señaló una Dehesa Nueva pero ambos pueblos entran en conflictos porque también era zona de pastos común para los ganados de Fontanarejo, habiendo pleitos, peleas, discordias enemistades, prendándose unos a los otros y hasta usando armas entre los vecinos de Arroba de los Montes con los de Fontanarejo de los Montes.
El primer amojonamiento de la Dehesa Boyal entre Arroba y Fontanarejo fue el 18 de Octubre de 1456 ante los conflictos de limites entre ambos pueblos se señala en 1526 la dehesa nueva.

Mojón "encina donde se puso el mojón" de 1456 entre Arroba de los Montes y Fontanarejo (foto del autor)
Sentencia dada por Toledo el lunes 19 de Octubre de 1456 por Alonso López y Juan Rodríguez Sedano, alcaldes del dicho lugar y Sebastián Ruiz, regidor y Juan López y otros muchos moradores del dicho lugar de Arroba en presencia de Juan García, escribano de esta cuadrilla, reclamando la intervención del Fc. de Sot. Eugenio García, jurado de la dicha villa de Toledo al amojonamiento que se hacen entre Arroba.
Por parte de Arroba se representa Alonso López, alcalde, por una parte y por parte de Toledo, Don Diego de Ayala, fiel del Juzgado que se dirigen a la Dehesa Boyal de Arroba para pasto común y dice que se haga un pregón por los pueblos de la Cuadrilla para presentar escrituras y hacer dicho amojonamiento, que se termina en Arroba el 18 de octubre de 1446.
Se reúnen junto a la ermita de San Marcos los comisarios siguientes a la vera de camino de Arroba con Fontanarejo, a la mano izquierda del camino y el Francisco de Marañón, regidor, y Hernán Sánchez y Cosme Saz, jurado, y se acuerdan los mojones de la ermita hasta dar con la Peña Blanca y de Peña Blanca fueron a dar a la presa del molino de Alonso Martínez caballero y de allí atraviesa hasta la sierra de fuente .
De cabo arriba la Cañada de la Huesa hasta dar a la encina donde se puso el mojón y allí y se hizo promesa de no cambiar el resto de mojoneras y se hicieron notorios otros dos mojones hasta el mojón que esta en la alameda de la peña de los palacios y de allí se hicieron otros tres mojones que estaban bajo de la dicha peña a la peña de Guzuelo(Guijuelo) derecho hasta el camino que va a Navalpino y en su linde se pusieron tres o cuatros mojones, linde el camino de Arroba.
A partir de aquí dicen los comisarios que se guarden sus labores, moreras, etc.
Se da en Valladolid a 4 de Julio de 1515.
Lo definitivo se da a favor del Concejo de Arroba, queda aprobado.
Mapa del limite de Arroba de los Montes y Fontanarejo de 1887 del Instituto Geográfico y Estadístico
"Parece que en el año de 1492 gozaba el lugar de Arroba, para pastos de sus ganados de labor, por merced de este ilustrísimo Ayuntamiento, una dehesa, que llaman el Alcoba, y en la visita que se hizo en dicho lugar aquel año de orden de la ciudad, se represento por el Concejo a los señores visitadores que la referida dehesa estaba distante de dicho lugar, mas de dos leguas, y que en llevar, y traer los ganados perdían mucho tiempo de labor, y era en perjuicio de los derechos de la ciudad".
"Y pidieron se les señalase Dehesa de tanta tierra como la otra, mas cercana a dicho lugar; y por dichos señores visitadores, les fue señalada cierta porción de tierra para dehesa nueva, de lo que dieron parte a este ilustrísimo Ayuntamiento, quien tuvo por bien hacerles merced de la dicha dehesa nueva, en la conformidad que se le señalasen, y apeasen dichos señores visitadores, el cual apeó, y condiciones con que se le dio, se dice en el apuntamiento de este numero. Y sobre que la dicha dehesa así señalada eran también de pasto común para los ganados de labor del lugar de Hontanarejo, se ofrecieron entre los vecinos de ambos lugares diferentes pleitos y discordias sobre los dichos aprovechamientos, prendándose unos a otros, y buscándose con armas, viviendo enemistados. Y entendiendo por este ilustrísimo Ayuntamiento, envió sus caballeros comisarios a dichos lugares para que los aquietasen y conviniesen, quienes los hicieron así en el años pasado de 1535".
"Comprometiéndose por escritura, en los capítulos que de ella resultan, y se expresan del apuntalamiento de este numero, dejando señalado a cada Concejo, sus pastos, y abrevaderos, haciendo común, a ambos lugares el aprovechamiento de la dicha dehesa con todos se nota del citado apuntalamiento".

En el año 1535 hay una Concordia entra la Hermandad Vieja y la ciudad de Toledo para resolver ciertos pleitos sobre ambas jurisdicciones.

El pueblo de Arroba pierde los títulos de la Dehesa  y solicita a la Ciudad de Toledo un nuevo deslinde que es concedió de nuevo en la Concordia de 1556. "En el año pasado de 1556 dicho lugar de Arroba pidió a este Ilustrísimo Ayuntamiento, se le concediese la referida dehesa, que tenía para pasto de sus ganados de labor, en consideración a habérseles perdido los títulos de ella, y se les concedió volviéndola a deslindar de nuevo". Alacena 1ª, legajo 2, núm. 11 Archivo secreto

El conflicto de ambos términos  termina en la Ejecutoria de 1615 de la Real Chancillería de Valladolid (Registro de Ejecutorias. Caja 2191.0060)

Los conflictos entre ambos pueblos siguen años después en 1583 por los pastos, majadas y abrevaderos típicos de la actividad ganadera de la comarca.
"Pleito entre el Concejo de Arroba y el de Fontanarejo por el control y la propiedad de algunos abrevaderos, pastos, majadas y dehesas".

En 1613 hay un conflicto de Jurisdicción entre los concejos de Arroba y Fontanarejo abierto de oficio para dirimir las diferencias entre los ayuntamientos, porque los dos se arrogan el derecho de cobrar la alcabala y otras exacciones en la ermita de San Marcos que se encuentra en un despoblado entre los dos términos. Al final años después la Real Chancillería de Valladolid después de muchos litigios da la razón al concejo de Arroba.

Documento de la Ejecutoria de San Marcos de Arroba de los Montes de 1613 de la Real Chancillería de Valladolid

CONFLICTOS CON PUEBLA DE DON RODRIGO

La Orden de Calatrava a fundar Puebla de Don Rodrigo en 1472 según las Relaciones de Felipe II al preguntar "dijeron que conforme al dicho privilegio ha su fundación ciento y tres años y fue su fundador el dicho maestre Don Rodrigo, y que es villa y que no fue ganada de moros ni había fundación cuando se fundó por el dicho maestre".
Ante de ser villa independiente fue una aldea de Piedrabuena y en 1472 Don Rodrigo Téllez Girón otorga el privilegio fundacional.

Pronto empiezan los conflictos entre Arroba y Puebla de Don Rodrigo, Arroba se queja de que Calatrava no guardaba los pastos y quitar tierra a los Montes de Toledo. En 1612 el concejo de Arroba se lamenta que no se guardaba la Concordia de 1306 entre Toledo y Calatrava y que había hecho un lugar llamado Puebla de Don Rodrigo.

"Quejóse Arroba de que Calatrava no guardaba lo dicho sobre pastos y de la tierra que había usurpado a los Montes de Toledo y de haber hecho un lugar llamado Puebla de Don Rodrigo. Y al folio 84 se halla la queja, que en el año de 1611 dio a este ilustrísimo Ayuntamiento, el Concejo de dicho lugar de Arroba, en razón de que el maestre de la Orden de Calatrava, no les guardaba los capítulos de la Concordia con dicha Orden tomada en la era de 1306 aprobada por el Real Consejo, en razón de la comunidad de pastos y aprovechamientos y en la de que contra dicha Capitulación la referida orden había hecho un lugar nuevo, llamado la Puebla de Don Rodrigo. Y en razón también de que la dicha orden había usurpado a la tierra de los Montes de Toledo mas de una legua de ancho y siete en largo, conforme a los deslindes, y averiguación que se había hecho a petición de este Ilustrísimo Ayuntamiento, por un receptor del Real Consejo, y pidió licencia a este ilustrísimo Ayuntamiento para hacer un repartimiento entre los vecinos de dicho lugar, y de los a él anejos, para defender en referido derecho, en vistas de lo cual este Ilustrísimo Ayuntamiento, acordó que este escribiese a Don Diego Guillen, para que informarse por las escrituras que estaban en poder del señor Mármol, y después hasta el año de 1618 tuvieron diferentes cuestiones los vecinos del dicho lugar de Arroba, con los de la dicha Puebla de Don Rodrigo, sobre prendarse unos a otros"

La Concordia de Fernando IV, el 25 de Septiembre del año 1303 dice, ratificaba los privilegios del Rey Santo: “ sepades, escribía, que los Colmeneros, et los Ballesteros me dixeron: que ellos veyendo el muy grand mal, el muy grand daño que los Golfines facíen, e cometíen en la Xara en matar, e en robar, et en otros muchos daño et yo muy gran deservicio, que ovieron de hacer hermandat los de Toledo, et de Talavera, é de Villa Real para correrlos, et matarlos et echarlos de la Xara. El otro si que andando ellos en pos de Golfines, nin los quieren ayudar a prenderlos, nin a mararlos, et otro si que piden a vos los pastores, et baquerizos que les dedes de cada hato una asadura para ayuda de mantener la muy grand costa que hacen andadado en pos de Golfines et quegelo non queredes dar, et por esto que los non pueden matar, nin correr así como debien. E pidieron me merced que mandase y lo que tuviese por bien. Por que vos mando a cada uno de vos a quien esta carta fuese mostrada, que cada que los colmeneros vos llamaren que los vayades ayudar, et a correr, et a matar los Golfines, que vayades y, e que los ayudades...


Deslindes entre Calatrava y Toledo y terrenos usurpados según los vecinos de Arroba
Las relaciones no deberían ser muy buenas entre Arroba y Puebla ya que en las Relaciones de Felipe II de 1576 de Puebla no menciona a Arroba cuando indica quien limita al norte "dijeron que a la parte del norte mirando desde esta villa esta un pueblo aldea de Toledo que se dice Navalpino, y hay desde esta villa al dicho lugar tres leguas grandes y de mal camino y sierras y rodeo y áspero".

En 1629 surge otro conflicto entre Arroba y Puebla de Don Rodrigo por que vecinos de Puebla de Don Rodrigo acuden a Arroba a ejecutar el mandamiento de Jerónimo Salas y acaba generando el problema de jurisdicción.
"Proceso por resistencia iniciado de oficio contra Alonso del Castillo, Juan Pérez y Juan Sánchez de Burgos, que se enfrentan con Jerónimo de Salas, ejecutor de una sentencia de la Chancillería de Granada. En el fondo parece haber un enfrentamiento entre el concejo de Arroba y el de Puebla de Don Rodrigo, ya que varios vecinos de esta localidad  acuden a Arroba a ejecutar el mandamiento con Salas y se acaba generando el problema"

CONFLICTOS CON NAVALPINO


Los conflictos de Arroba con Navalpino comienza cuando se independiza de este ultimo, en las Relaciones de Felipe II al preguntar cuando se fundó dicen " los declarantes que este lugar ha de ochenta años que se empezó a fundar y que los primeros fundadores de él fueron Francisco Díaz y Pero Díaz y Diego Díaz, padres y abuelos de estos declarantes, y que este lugar no fue ganado de moros ...
Según los vecinos consultados en las Relaciones de Felipe II, el pueblo de Navalpino se funda en 1496.

Según la descripción/ Becerro en el folio 52, se hallan los Autos que el año pasado de 1561 se litigaron entre el lugar de Navalpino y el de Arroba, por los agravios que recibía de este. Se enviaron a los caballeros comisarios que dictaron sentencia arbitraria y en ella se resolvieron las discordias que había entre los dos Concejos, que fue aceptada y consentida de las partes.

Los vínculos de Navalpino con Arroba no debían ser muy buenos porque en las Relaciones de Felipe II de 1576 cuando indican los pueblos que limitan a este pueblo al sur, no mencionan a Arroba " y dijeron que el primero pueblo hacia mediodía es la Puebla de Don Rodrigo y esta tres leguas y esta en tierra de Calatrava, que es la mas cercana tierra que linda con los montes de Toledo esta tierra, y tierra del duque de Béjar, y que las leguas son de muy mal camino, todos sierras".

CONFLICTOS CON ALCOBA

En las Relaciones de Felipe II en 1576 de Alcoba de los Montes, el pueblo es fundado alrededor de 1500 "por los dichos Bartolomé Herrera y Juan García, se acuerdan no haber en este lugar mas de una casa y que el fundador de esta misma case se llamó, Juan de Real".

Los conflictos de Alcoba con Arroba no son tan importantes ya que no delimitan territorialmente, pero sin hay algunos litigios por el reparto de impuestos y alcabalas.

"En el año 1559 están aquellos pleitos seguidos durante los años 1559, 1613, 1614 entre el concejo de Arroba, Fontanarejo, Navalpino y Alcoba sobre que sus justicias se junten en el lugar de Arroba con los del dicho lugar de Arroba para hacer los repartimientos de las tercias, y alcabalas y sobre la justicia y regimiento. Arroba haga las posturas y demás juntamientos en la ermita de San Marcos y tenga jurisdicción en la ermita. Sentencia a favor del dicho lugar de Arroba". CAUSAS CRIMINALES. Caja 471

CONFLICTOS CON PIEDRABUENA

Los conflictos de Arroba con Piedrabuena son menos que con los pueblos vecinos mas cercanos, en 1578 el ayuntamiento de Piedrabuena empadrona a unos vecinos de Arroba de los Montes para que pagasen los impuestos que tenían en sus términos. Hay sentencia a favor de Toledo alegando y justificando que los vecinos de Toledo gozan del Privilegio de  la exención de pago a Piedrabuena.

"En 1578, octubre, 17. Cómo en Piedrabuena se había empadronado a unos vecinos de Toledo para que pagasen por las heredades que tenían en sus términos. Del testimonio de este número, dado por Gómez de Tobar, escribano de la villa de Piedrabuena, en 17 de octubre de 1578 años, resulta, que a petición del procurador general de aquella villa, se empadronó en ella a diferentes vecinos de Toledo, herederos en dicha villa, y procediéndose al pago de los maravedíes que se les había repartido, pareció ante la justicia de ella el jurado Francisco Langayo de Castro, alegando y justificando la exención que gozan los dichos vecinos de Toledo, y por la justicia de dicha villa de Piedrabuena, se dio Sentencia con acuerdo del licenciado Lerma de Molina, su asesor, por la cual mandó tildar y borrar de los dichos padrones, a los que habían justificado ser vecinos de Toledo, y que se les volviesen libremente los bienes que se les había tomado por los dichos repartimientos y que guardándole sus Privilegios no se les empadronase en adelante. Cuya Sentencia fue consentida por el dicho procurador general". Cajón 9, legajo 2, núm. 16. Archivo Secreto.

En 1689 se inicia un deslinde e entre Piedrabuena y Arroba o Apeo de la tierra que divide los Montes de Toledo con Piedrabuena.
"Por Comisión del señor don Alonso Márquez de Prado del Real Consejo de Castilla, (y de su acompañado) como juez del concurso formado a los bienes y estados del Mayorazgo de don Alonso de Mesa y Toledo, conde de Piedrabuena (por estar mandada vender para el pago de sus acreedores) se hizo reconocimiento de la raya y mojones que dividen tierra de Toledo, y la de dicha villa de Piedrabuena, a lo que asistió en nombre de este Ilustrísimo Ayuntamiento el señor don Fernando de Robles Gorbalán". Archivo Secreto. Alacena 1ª, legajo 4, núm. 12.

Los colmeneros de Arroba de los Montes poseía colmenas en el termino de Piedrabuena y algunas veces eran incendiadas. En el año 1734 hay un pleito sobre "sobre quema de colmenas en Piedrabuena y Puebla de Don Rodrigo a los vecinos de Arroba   CAUSAS CRIMINALES. ARROBA. Caja 475.
Limite de Arroba de los Montes y Piedrabuena del Instituto Geográfico y Estadístico en 1887


SELLO CUARTO, CUARENTA
MARAVEDIES; AÑO DE
MIL SETECIENTOS NOVEN-
TA Y OCHO

                Yo, Nicolás Camuñas, Fiel que está en el Lugar de Arroba, a ilitado en ausencias y enfermedades de Juan Fernández Palomo, Escribano, número y Concejo, él, certifico que en este dicho, he presenciado el deslinde que se ha ejecutado por la Justicia de la Villa de Piedrabuena y la del lugar de Arroba, de los términos y Jurisdicciones, casas, diligencias verificadas en razón de dicho deslinde a la razón como sigue:
          Estando en el Campo en el sitio que llaman el Morro de Río Friguelo, en la parte del término y Jurisdicción de la Villa de Piedrabuena a 26 días del mes de septiembre de 1798; se efectúa a ejecutar el deslindamiento de los términos de dicha villa de Piedrabuena y los del lugar de Arroba de la Jurisdicción de los Montes de la Ciudad de Toledo, con el que colindan por aquella parte, el Sur, Gervasio Velasco, Alcalde ordinario de......... presv. Y Administrador de los Señoríos, Ilustrísimo Deam y Cabildo de la Ciudad de Toledo, Gervasio Velasco y Tomas Morales, Peritos  Apeadores; Manuel Buitrago y Francisco Pérez, ganaderos inteligentes en el conocimiento de sus términos; con otros vecinos que concurrieron y así mismo con la concurrencia de Manuel Martín Y Francisco Torres, Alcaldes del Lugar de Arroba; Martín Camacho y Báltasar Serrano, Regidores; Matías Muñoz, Procurador Sindico Principal y Julián Martín y Juan de Ortega, Apeadores, nombrados por dicho lugar.
            Se dio principio a dicho deslindamiento y reconocimiento de Mojoneras en el Mojón que está en lo alto del Morro que llaman Río Friguelo, que está a mano izquierda del camino como se viene de Piedrabuena al lugar de Arroba, y dicho Mojón es una Peña Blanca que se ve desde lo Raso, en donde se acaba el Término de la Villa de la Puebla de Don Rodrigo y empieza el de la Villa de Piedrabuena y el lugar de Arroba, perteneciente a la ciudad de Toledo.
            Desde cuya Peña y Mojón, se bajó a lo hondo y raso de Río Friguelo, donde se encontró otro mojón de cantos en medio del raso, el mismo que los apeadores de una y otra parte declararon ser mojón de esta mojonera; Por lo que se renovó con cantos y se declaró por tal mojón y desde dicho mojón de lo llano de Río Friguelo, se subió al cerro alto, de fondo una posada de colmenas a mano derecha; a otro mojón, que está en lo alto del cerro a cuyas vertientes: la Solana a Piedrabuena, y la Umbría a Toledo, la dicha posada que da al término de Piedrabuena y por la siguiente línea derecha a un collado, por una vereda que viene de Arroba y da vista a las Posadillas, hay otro mojón; y de allí se sigue al Collado por donde pasa la vereda que viene de Arroba a las Posadillas, hay otro mojón, que es de Peñas Naturales Peladas junto a la vereda de donde se da vista a las Posadillas y a las cercas y viñas de Arroba.
            Y desde allí, se fue prosiguiendo la cumbre adelante y se sube a la Mesa del Cerro, en donde hay otro mojón en medio de dicha mesa y se va siguiendo la cumbre adelante a otro collado que sale del canalizo de en medio de las tres de las Posadillas, y desde allí, se sigue la cuerda y cerca donde hay otro mojón, desde donde se ve la Ermita de San Miguel de Arroba y mas adelante entre unos peñascos grandes hay otro mojón desde donde se ve la torre de Arroba y se sigue hasta lo alto donde hay otro mojón desde se descubre el lugar de Navalpino, y desde allí por la cordillera adelante, en una Peña grande blanca hay otro mojón, desde donde se da vista a todo el lugar de Arroba y de allí siguiendo la cuerda, pasando la Cabeza del Canalizo de las Posadillas y volviendo a mano derecha hay tres mojones juntos; uno de otro que miran a las Posadillas y Posada del Solezuelo.
Y se sube la cordillera adelante y cerca de lo alto hay otro mojón y desde allí subiendo a lo alto hay dos mojones cerca uno de otro, desde donde se da vista al lugar de Fontanarejo y desde allí la cubre adelante hasta llegar a lo alto desde donde se descubren el enjambradero de las Posadillas y la Posada del Solezuelo, que está en término de Toledo; hay nueve mojones y se vuelve sobre mano izquierda mirando hacia Fontanarejo, la cordillera adelante y desde allí hasta llegar al collado que divide las Posadillas y el Solezuelo donde hay tres mojones con el del collado y prosiguiendo la cuerda adelante de la sierra hasta llegar al Collado de las Posadillas por donde       va la vereda de Fontanarejo a Piedrabuena, donde hay a un lado y a otro de la vereda dos mojones que dan vista a las Posadillas y Fontanarejo por cima del Castellar del Castillejo en donde declararon los Apeadores y personas nombradas por una y otra parte, se acababa el deslindamiento y reconocimiento con dicho lugar de Arroba con los términos de Piedrabuena.
            Y en esta conformidad de dichos apeadores juntos con los asistieron por peritos inteligentes, juraron a Dios y a una Cruz haber enseñado la mojonera bien y fielmente y que es la misma que han usado y usan de todo su tiempo a esta parte y lo firmaron los que supieron y que doy fe = Fructuoso Velasco = Gervasio Velasco = Tomas Morales = Francisco Torres = Martín Camacho = Báltasar Serrano = ante mí = Luis Rodríguez Molina
           Según que todo lo relacionado así consta y parece por el deslinde original que entregué a Luis Rodríguez Molina, escribano de esta comisión y del Ayuntamiento de la Villa de Piedrabuena, conste lo firmo en el Raso del Río Friguelo a 27 de Septiembre de 1798

Entre Linº. Venti = v =

Nicolás Camuñas



BIBLIOGRAFIA
-Descripción/Pedraza 1492-1535 Archivo ayuntamiento de Toledo

-Descripción/Becerro, Archivo Secreto del ayuntamiento de Toledo.

-Gobierno y administración de la ciudad de Toledo y su termino en la segunda mitad del siglo XVI. Enrique Lorente Toledo. Premio Ciudad de Toledo.1981.

-Apuntes de Arroba. Asociación Cultural la Colmena. 2006 Jesús Víctor García y María Dolores Fernández Martin.

- Mapas del Instituto Geográfico y Estadísticos de 1887.

-Archivo Ayuntamiento de Arroba de los Montes.

-Archivo Secreto Ayuntamiento de Toledo.

-Archivo de la Real Chancillería de Valladolid, ejecutoria de San Marcos de 1613







jueves, 1 de marzo de 2018

PROYECTO DE EXPLOTACIÓN MINERA DE TITANIO A CONCESIÓN DE EXPLOTACIÓN “ARROBA Nº 12.751”- ARROBA DE LOS MONTES (CIUDAD REAL).


El promotor del proyecto de explotación es EXPLOTACIONES MINERAS DE TITANIO, S.L. con
domicilio en Calle Amapolas, nº 8 - 28003 de Madrid, que adquirió los derechos del anterior
titular D. Valentín Fernández Tubau.

La redacción de este Documento Ambiental Previo se realiza por el equipo multidisciplinar de la Universidad de Castilla-La Mancha formado por:
 José María Iraizoz Fernández. Doctor Ingeniero de Minas.
 Juan Caballero de la Calle. Doctor Ingeniero de Montes.
 Rosa María Carrasco González. Doctora en Ciencias Geológicas
 José Luis Gallardo Millán. Doctor en Ciencias Geológicas.
 Jesús Sánchez Vizcaíno. Doctor en Ciencias Geológicas
 Demetrio Fuentes Ferrera. Doctor en Ciencias.
 Emiliano Almansa Rodríguez. Doctor en Ciencias.

Se trata de un nuevo proyecto de explotación, a cielo abierto, que aprovechará unos recursos minerales clasificados dentro de la Sección C), rutilo (mena de titanio) y circón, según lo especificado en la Ley 21/1973, de 21 de julio, de Minas
Este proyecto de explotación deriva de un Permiso de Investigación, del mismo nombre, y actualmente se encuentra en tramitación como concesión derivada de permiso, al amparo de la mencionada Ley de Minas.

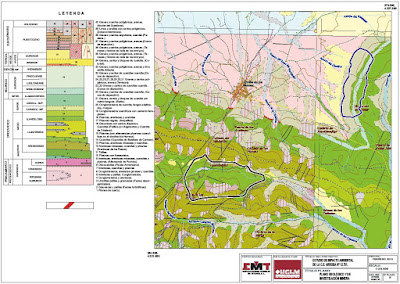

Este yacimiento de mena de titanio y zirconio se corresponde con la denominada formación “Pochico”, de edad ordovícica, que está constituida por una serie alternante de areniscas, cuarcitas y pizarras, en un sinclinal que ha excavado el arroyo Valdecristo. La mena se encuentra diseminada en las cuarzo-arenitas presentes entre series.
Las leyes medias obtenidas, en la zona propuesta para explotación, procedentes de los estudios llevados a cabo en el permiso de Investigación “Arroba”, determinaron una ley media de 2% en rutilo y 0,83% para zircón, existiendo zonas en el área explotar hasta con un 7,55% y un 3,13% respectivamente.

La explotación se iniciará de este hacia oeste, siendo necesario realizar un primer hueco de explotación de no más de 24 ha. de extensión. El material estéril extraído se ubicará en escombrera exterior en una primera fase inicial. Posteriormente será restaurado con material procedente de la siguiente fase de explotación realizando “minería de transferencia”, por lo que se mantendrá un hueco vivo máximo del entorno de las 24 ha., procediendo a la restauración simultánea de los huecos anteriormente generados y recuperando su perfil geomorfológico.

El proyecto de explotación se localiza en los términos municipales de Arroba de los Montes (escombrera) y el de Puebla de D. Rodrigo (explotación), en plena comarca de los Montes de Toledo, de Ciudad Real. .
El nivel más bajo de la explotación será de 610 m y el más alto 770 m.s.n.m. habrá pues una diferencia máxima de cota (desnivel) de 160 m en la fase de explotación.
Ubicación mina de titanio y escombreras en Arroba de los Montes

La zona de explotación se sitúa a 6,5 km de Puebla de Don Rodrigo y a 1,5 km de Arroba de los Montes, entre la denominada Sierra de los Frailes (al sur) y el Morro del Panderón (al norte)

La infraestructura más cercana es la carretera que va de Arroba a Puebla de Don Rodrigo, la CM-4103, que a la altura del km. 35, pasaría bastante próxima a la zona de explotación

La zona de extracción, quedaría a unos 3,5 kilómetros por el oeste de la ZEPA y propuesta de Lugar de Importancia Comunitaria (LIC) "Ríos de la Cuenca Media del Guadiana y Laderas Vertientes" (código ES4220003) y a 0,4 kilómetros por el Este (separada de esta parte por la carretera)

La zona de extracción se ubica en el Monte de Utilidad Pública Nº 62 "Riofrio", propiedad de la JCCM. (VER PLANO Nº 4.1: ZONAS DE MONTE U.P)
La Vereda de Fontanarejo atraviesa la zona de estudio. Dicha vereda es una vía pecuaria, afectada por consiguiente por la Ley 9/2003 de Vías Pecuarias de Castilla-La Mancha.
La zona de la corta es atravesada por el camino de la Solana de Valdecristo y el camino de Peñaflor. Ambos caminos, en principio, son internos del propio monte
Se accederá a la explotación a través de la carretera CM 4103, en el PK 34,4.
ortofoto de la mina titanio y escombreras en Arroba de los Montes
UBICACIÓN DE LA ESCOMBRERA EN ARROBA DE LOS MONTES

Para la escombrera se ha escogido una nueva ubicación que se sitúa en el término municipal de Arroba de los Montes a casi 2,5 km del casco urbano en dirección noreste, en un monte de titularidad municipal, situado en la sierra del Hontanar, lejos de arroyos o cauces estacionales y/ó permanentes y correspondería a terrenos de titularidad municipal en la parcela nº 628 , del polígono nº 9.

La superficie de ocupación máxima de esta escombrera en planta tendrá 82.00 Has.
En el caso concreto de la ubicación de la escombrera para la alternativa escogida, se dispone de certificado del Ayuntamiento en el que el terreno está calificado como rústico no de protección ambiental.
Se accederá a la escombrera a través de la carretera CR-721, en el PK 37,23 desviándose hacia un camino rural, por el sur de la población de Arroba de los Montes.

MÉTODO DE EXPLOTACIÓN PROPUESTO

Dadas las características del yacimiento, el método de explotación escogido un aprovechamiento racional del mismo, es el de explotación a cielo abierto. Debido a la distribución irregular de los paquetes enriquecidos no es posible emprender una explotación selectiva de estos, sino que será preciso proceder a la explotación del conjunto de la formación, seleccionando en el frente de arranque los paquetes de mineralización más alta, que serán sometidos a un proceso de concentración. El resto del material se considerará como estéril y será vertido en escombrera o utilizado para el relleno del hueco, en un proceso de minería de transferencia.

El material más rico se llevará a una planta móvil de tratamiento primario, situada cerca del frente de trabajo, donde una machacadora de mandíbulas lo reducirá a tamaños menores de 100 mm., pasando de aquí a un proceso de clasificación granulométrica con una criba de malla rectangular, de forma que permita separar los materiales en lajas, que normalmente serán pizarras sin mineralización y seleccionando los materiales de rotura cúbica (areniscas) que si están mineralizados. Este proceso ocasiona un rechazo de lajas del orden del 15 % que lógicamente irán al hueco de relleno.

El material así tratado se transportará a una Planta de Concentración, situada en las proximidades de la Puebla de Don Rodrigo, a unos 12 km de la explotación y fuera de la Concesión Derivada de Explotación (C.D.E.) solicitada. Aquí el material será sometido a una molienda, clasificación granulométrica y concentración electrostática y concentración por medios densos.

El proceso consistirá, en síntesis en los siguientes pasos:
- Arranque del todo-uno con explosivos, seleccionando previamente los paquetes mineralizados, y        carga en volquetes del mismo.
- Transporte del estéril a la escombrera o al hueco de la explotación.
- Transporte del material más rico a la planta de tratamiento primario.
- Transporte en camiones hasta la planta de concentración del material triturado y
   enriquecido en el tratamiento primario.
- Proceso de Concentración fuera de la superficie de la concesión de explotación

DISEÑO DE LA CORTA

 DESARROLLO DE LA OPERACIÓN

La explotación de la Zona Este se realizará a cielo abierto con una corta de bancos descendentes. Se iniciará la operación por el extremo oriental de la zona, que es el más elevado (Cota 770), procediéndose a la apertura de una corta inicial, vertiendo el estéril, obteniéndose una escombrera que se sitúa a unos cuatro kilómetros de la corta. Es necesario precisar que sólo los estériles de este primer hueco, serán los que conformen la escombrera. (El volumen máximo de este hueco será de 18.171.480 m3.).

La operación se realizará por bancos descendentes, de modo que se extraiga el conjunto de los materiales de la Formación “Pochico” hasta llegar, en el banco superior de la corta, a la roca de caja de la formación que es cuarcita armoricana. Esta es una roca compacta de características resistivas muy elevadas que es difícil de arrancar pero que constituye un hastial de muy buena calidad. De esta manera la corta estará limitada, al Norte y Sur, por el encuentro de su borde superior con la roca de caja (cuarcita armoricana), mientras que la extensión hacia el Este vendrá determinada por la continuidad de los paquetes mineralizados de areniscas y cuarcitas.

Plano topográfico del proyecto minero

Una vez alcanzado el fondo de corta (cota 610) y perfilado definitivamente su borde oriental, tendremos lo que se denomina corta inicial (que ocupará como ya se ha dicho 24 Has en planta de superficie) prosiguiendo entonces el avance hacia el Oeste, siempre por bancos descendentes. A partir de este momento se realizará una minería por transferencia, en la que los estériles producidos se verterán en el hueco creado, con lo que se consigue una menor distancia de transporte hasta el vertedero y se restaura el hueco de explotación.

Se calcula que la explotación de esta zona inicial se realizará en 7 años. La superficie máxima abierta, en la corta inicial, será de unas 24 has. EI hueco tendrá un máximo de 600 m de longitud, y 400 m de ancho.  Esta superficie abierta es necesaria para que en la plaza de cantera pueda maniobrar la maquinaria y se pueda instalar la planta de tratamiento primario móvil (machaqueo y clasificación).
El avance de la operación continuará desarrollando el frente de trabajo hacia el Oeste, bordeando siempre por el Norte y Sur los hastiales de cuarcita armoricana, hasta llegar al final de la zona mineralizada, donde se enlazará el fondo de la corta (cota 610) con la cota del cauce del arroyo de Valdecristo, dejando una laguna artificial en la zona oeste de la explotación. La duración de la operación, al ritmo previsto inicialmente será de 79 años.

HUECO RESTAURADO

Tal y como se ha mencionado se realizará una minería de transferencia. Tras desarrollar, en los primeros siete años la apertura de la corta inicial, los estériles se depositarán en la escombrera exterior y cuando se proceda a la apertura de la corta en su segunda fase, los estériles se verterán en el hueco generado en la corta inicial, siguiendo el mismo proceso hasta el final de la explotación que se desarrollará en fases de unos siete años.

Como ya se ha mencionado, quedará una zona final por debajo del nivel del arroyo en el que se generará una laguna con la aportación de la cuenca delimitada por la explotación, y que supone el 6% de la aportación estimada de la cuenca del Arroyo de Valdecristo, es decir, de 0,3 hm3/año.

DISEÑO DE LA ESCOMBRERA EN ARROBA DE LOS MONTES

Se ha escogido la ubicación mencionada, es decir, la más alejada de la explotación pero que presenta menos problemas medioambientales al estar asentada sobre un suelo forestal muy degradado principalmente por el excesivo pastoreo, y que no afecta directamente cauces, ubicándose a casi 2,5 km del casco urbano de Arroba en zona de ladera y muy poco visible desde la población.
Es necesaria la creación de la escombrera con motivo del desarrollo de la corta inicial, a realizar en un tiempo previsto de 7 años y con terraplenado de unos 18 millones de m3. El hueco generado en la corta inicial se restaurará con los materiales procedentes del desarrollo de la segunda fase de corta, por lo que se realizará lo que en operaciones mineras se denomina de “transferencia”.

 Ubicación y morfología de la escombrera en Arroba de los Montes
En todo caso y aunque se resuman aquí, brevemente, las operaciones necesarias para la conformación de la escombrera, será necesaria la presentación de un proyecto técnico adaptado a la normativa minera vigente. (RD 975/2009).
La alternativa escogida asume el principio de buena práctica de ubicar la escombrera en terreno con suaves pendientes, de modo que puedan constituir una base firme, estable y poco deformable, circunstancias que se verifican en la localización prevista. Es necesario minorar la zona de influencia que es aquella que pueda ser influida por caída de escombros, deslizamientos globales o parciales, flujos de detritos, etc. Esta zona será mayor en tanto más finos sean los escombros y mayor la pendiente original. La zona de influencia podrá reducirse mediante muros o terraplenes de contención, cunetas, de recogida, diques, etc.

Como es conocido el vertido de materiales sin consolidar en un determinado espacio está sometido a procesos erosivos, tanto eólicos como hídricos, por ello y desde el primer momento se procederá a la construcción de una cuneta empedrada perimetral a la zona de vertido de la escombrera que, aprovechando la pendiente natural de terreno, desemboque en una balsa de decantación, de tal modo que el vertido de agua a los arroyos del Chorrito y Charquillas sea limpio y se impidan los aportes de materiales a estos.
Una escombrera como la necesaria para este proyecto de explotación requiere de un proyecto específico, que será objeto de presentación en su momento por ser solicitado por la autoridad minera competente, en el que se detallarán los siguientes aspectos (AYALA CARCEDO, 1986):

 La naturaleza de los escombros
 Parámetros geotécnicos de proyectos, bien estimados o a partir de ensayos in situ o laboratorio
 Topografía de la zona de ubicación (escala 1:10.000 o inferior)
 Redes naturales de drenaje superficial y condiciones de las aguas freáticas si las hubiera (lo que          no es el caso)
 Prescripciones respecto a la preparación del terreno
 Justificación técnica del diseño de los taludes en todas las fases constructivas del
     proyecto
 Especificación de los métodos de transporte, extendido, compactado o vertido.
 Dimensionamiento y detalle del sistema de drenaje
 Prescripciones respecto de la protección de las condiciones ambientales
 Detalle de las instalaciones auxiliares como vías de acceso y transporte, muros de pie,
     plantaciones, etc.

Habrán de realizarse los estudios geotécnicos destinados a la caracterización de los materiales a depositar en la escombrera y así estimar el ángulo de rozamiento de los escombros, sobre la base de su naturaleza, compacidad, forma y rugosidad, tamaño, granulometría y el nivel de tensiones y después calcular los coeficientes de seguridad mínimos a aplicar en el diseño de la misma.

Así, se puede determinar la estabilidad de la escombrera en la que es necesario tener en cuenta las presiones hídricas existentes y si fueran de magnitud considerable (lo que no es el caso, con carácter general) habrán de establecerse los sistemas de drenaje correspondientes, cuestión ya prevista y comentada en este mismo apartado del estudio.
En su aspecto constructivo se comenzará por la zona de la divisoria (a cota 800) y se apilará material hasta alcanzar la cota 640 (cota definitiva de la escombrera), elevando y extendiendo con buldózer, realizada la primera plataforma se procederá a descargar en plataforma e ir extendiendo el material con buldózer hacia los laterales, desde la divisoria. El material se traerá desde la explotación en camiones de 20 m3. (buscar las cotas)
Previamente se colocarán en los bordes de la escombrera elementos de escollera (elementos de mayor tamaño) que delimitarán los bordes de la misma, formando un dique de escombros perimetral. Además se realizará un canal perimetral para evitar vertidos de materiales a los dos arroyos. Dicho canal se cerrará en la zona norte donde se dejará una zona de embalsado que permitirá la decantación de elementos en suspensión en los episodios de lluvias que permitan, llegado el caso, el aporte de agua limpia al cauce al que los dos arroyos desembocan.
Obviamente el canal se diseñará, con la ayuda del método racional, para el caudal máximo
instantáneo previsible.
Se procederá a un proceso de alisado y tierra formado (taluzado) para integrar, lo mejor posible, la escombrera en el paisaje del entorno. Los aspectos relativos a revegetación y preparación de la superficie de la escombrera se tratan en otros apartados.
El suelo sobre el que se asienta la escombrera se habrá retirado previamente, preservado y tratado para incorporarlo en los taludes y en la plataforma, con el fin de que la escombrera pueda ser utilizada para cereal secano, como su uso actual, o, prepararlo para el cultivo más extendido en la zona: el olivar.

VALORACIÓN PREVIA DE LOS IMPACTOS QUE POTENCIALMENTE GENERARÍAN
HUECO DE EXPLOTACIÓN Y ESCOMBRERA

 IMPACTO SOBRE LA CALIDAD DEL AIRE

Puede afirmarse por tanto que la emisión de polvo por la circulación de vehículos de transporte, tanto en la fase de preparación como en la de explotación es en efecto adverso, directo, temporal, extensivo, reversible, y recuperable. Su probabilidad de ocupación es alta y su magnitud es moderada par las cantidades emitidas y la ausencia de receptores ajenos a la actividad. Se puede minimizar, en todo caso, por medio de medidas preventivas.

 IMPACTO ACÚSTICO

En resumen se puede concluir que el ruido tanto en la fase de preparación como de funcionamiento, constituirá un impacto sobre el medio calificado como adverso, directo, sinérgico, extensivo, reversible y recuperable. Los mismos efectos que para la formación de la escombrera.

 IMPACTO SOBRE LA VEGETACIÓN

El impacto de la explotación sobre la vegetación será negativo, directo e irreversible. Será necesaria la eliminación de la totalidad de vegetación existente, dominada por una especia alóctona, el Pinus pinaster, en el caso de la mina, y por cistáceas y labiadas en la zona de la escombrera.
Se califica como adverso, directo, sinérgico, extensivo, temporal, reversible y recuperable. El impacto de la escombrera sobre la vegetación se califica como directo e irreversible sobre pastizales naturales pobres y sobre vegetación subarbustiva rala, compuesta por cistáceas y labiadas de escaso porte. Sería sustituida en la restauración por especies autóctonas climáticas.

IMPACTO SOBRE LA FAUNA

El impacto del proyecto sobre la fauna se limita a una muy pequeña reducción de su hábitat. Se califica como adverso, directo, no sinérgico, localizado, temporal, reversible y recuperable.
Con relación a la escombrera, que se encuentra situada en la misma cuadrícula 30SUJ63, en el término de Arroba de los Montes, el impacto tiene los mismos efectos que para la explotación, es decir: adverso, directo, no sinérgico, localizado, temporal, reversible y recuperable.

 IMPACTO SOBRE LA HIDROLOGÍA, DRENAJE E HIDROGEOLOGÍA

El impacto del proyecto de explotación sobre las aguas superficiales se califica como adverso, directo, sinérgico, extensivo, permanente, reversible y recuperable.
En el caso de la escombrera el impacto se califica como adverso, directo, no sinérgico, extensivo, temporal, reversible y recuperable.

 IMPACTO SOBRE EL PAISAJE

El impacto del proyecto de explotación sobre el paisaje se califica como adverso, indirecto, no sinérgico, extensivo, permanente, reversible y recuperable.
En el caso de la escombrera el impacto se califica como adverso, directo, no sinérgico, extensivo, permanente, reversible y recuperable.

 IMPACTO SOBRE LOS SUELOS

El impacto del proyecto de explotación sobre el suelo se califica como adverso, directo, sinérgico, extensivo, permanente, irreversible y recuperable
En el caso de la escombrera el impacto se califica como adverso, directo, no sinérgico, extensivo, permanente, reversible y recuperable.

 IMPACTO SOBRE LA POBLACIÓN Y LA ECONOMÍA

Debemos considerar la obra como de interés social. El apoyo de los Ayuntamientos a su implantación es absoluto. El problema para las personas con intereses derivados de los aprovechamientos cinegéticos puede considerarse, aunque realmente son mínimos dada la escasa superficie afectada frente a las miles de hectáreas que tiene el acotado. Impacto positivo

MEDIDAS PREVISTAS PARA PREVENIR, REDUCIR, ELIMINAR O COMPENSAR LOS
EFECTOS AMBIENTALES NEGATIVOS RESULTATES DEL PROYECTO

 ZONA DE EXPLOTACIÓN

 PROTECCIÓN DE INFRAESTRUCTURAS

Con objeto de evitar afecciones a los caminos vecinales existentes en la zona, se dejarán unas bandas perimetrales de protección sin explotar de 10 metros a linderos o caminos.
Dichas bandas permanecerán intactas, tanto durante la actividad extractiva como en la restauración.
Se garantizará el mantenimiento de las infraestructuras que el uso de la maquinaria, etc., de esta explotación minera pudiera acelerar su deterioro, como por ejemplo la carretera Puebla-Arroba.
Se garantizará la continuidad de la vía pecuaria afectada por la explotación en todo momento, es necesario recordar que esta vía pecuaria se verá afectada cuando la explotación llegue hasta su ubicación, es decir, dentro de 20 años, momento en el que se procederá a su desvío. Una vez restaurada la zona, se procederá a retornarla a su estado inicial.
EI acceso al paraje del Estrecho de las Hoces quedará garantizado por el camino de la Umbría de Valdecristo, camino que no se afecta.

Zona de interés medioambiental


 MEDIDAS ENCAMINADAS A PREVENIR IMPACTOS SOBRE LA EDAFOLOGÍA

 Retirada de la tierra vegetal en las zonas a afectar por la explotación.
 Siembra de leguminosas sobre la tierra vegetal almacenada.
 Descompactación del suelo previo a la restauración.
 Conservación en condiciones óptimas de toda la tierra vegetal retirada para su posterior uso en la        restauración de la mina y de la escombrera.
 Tanto durante la explotación como una vez finalizada la misma, se corregirán los surcos
     producidos par la erosión.
 Restauración y revegetación total de la superficie explotada y de todos los taludes.

 MEDIDAS ECAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA ATMÓSFERA
RUIDO

Se adoptarán las medidas y dispositivos más eficaces, en maquinaria y equipos relacionados con la explotación, que disminuyan al máximo los niveles de ruido generados por estos.
Para ello se procederá de la siguiente forma:

 Revisión y control periódico de los silenciadores de los escapes, rodamientos, engranajes
y mecanismos en general de la maquinaria. Todo esto se recogerá en unas fichas de  mantenimiento que llevará cada máquina de las que trabajen en la mina y que controlará
el responsable de la maquinaria. En ellas figurarán las revisiones y las fechas en que éstas
se han llevado a cabo en el taller, que quedarán a disposición de las autoridades
involucradas en este tipo de actividades.

 Reducción de la velocidad de circulación en la mina y camino de acceso, no
permitiéndose circular a más de 20 km/h.

 La planta de tratamiento móvil contará con los correspondientes recubrimientos de
goma que reduzcan el ruido debido a los impactos producidos durante el machaqueo
(gomas en tolvas, molinos, cribas y cintas transportadoras).

POLVO

Carga y transporte de materiales Se aplicarán, además, las siguientes medidas correctoras:

 Se construirán y estabilizaran las pistas internas y accesos principales con materiales
adecuados y su posterior compactado.

 Se utilizará un sistema de retirada del barro de los neumáticos y bajos de todos los vehículos antes de acceder a la báscula, consistentes en una capa de al menos 20 cm, de macadán de aristas vivas, sobre una longitud mínima de 50 m, antes del acceso. Una vez tapizada o saturada esta capa de fracciones limo - arcillosas será reemplazada por áridos de las mismas características. Este macadán repuesto, inservible a los efectos, será empleado en el hueco de la cantera como material inerte de relleno. Este sistema unido al afirmado del camino de acceso desde la carretera, minimiza la posibilidad de transferir polvo y barro a esta vía.

 Se adecuará la velocidad de circulación de los vehículos por pistas y caminos prohibiéndose el tránsito por caminos y pistas a velocidades superiores a 20 km/hora, y se establecerá una adecuada planificación de los desplazamientos, limitándose a las áreas estrictamente necesarias.

 No se apurará el llenado de camiones, evitando los reboses de materiales fuera de las cajas.

 Los camiones que transporten el material al destinatario se cubrirán con una lona o malla para impedir la dispersión de dicho material por la acción del viento. Estas normas serán aplicables a los camiones de transporte y distribución, incluso de terceros, los días ventosos (racha de viento superiores a 25 km/hora).Zona de acopios

 Se intentará que el material se mantenga húmedo, así el efecto del viento no provocará aumento de polvo. En el caso de que no se haga uso del material, se procederá a su humedecimiento de forma periódica.

 La planta de tratamiento contará con todos aquellos elementos que ayuden a minimizar el impacto debido a emisiones de partículas a la atmosfera (filtros de mangas, duchas de agua, productos químicos, carenados de cintas etc.).

GASES

Los gases emitidos se deben exclusivamente a la combustión emitida por los tubos de escape de la maquinaria móvil, esta emisión no es significativa al tratarse de maquinas por lo general bien regladas y ajustadas y por realizarse el trabajo a cielo abierto, donde los gases se disipan inmediatamente sin producir ningún perjuicio significativo.

Por consiguiente, para eliminar en lo posible la emisión de gases a la atmósfera, se realizará el mantenimiento periódico de todos los motores de combustión existentes en la planta, eliminando en lo posible la contaminación generada por ellos. Además se hará lo siguiente:

 Presentación de Proyecto Específico de Medidas Correctoras de la Contaminación Atmosférica.

 Riego periódico, mediante pulverización de agua, de las pistas de circulación, la plaza de mina y        zona de acopios.

 Limitar la velocidad a 20 km/h, dentro de la explotación

 Se tomarán las medidas preventivas más modernas ya avanzadas para la minimización de
     proyecciones y ondas aéreas.

 Amortiguación mediante silenciadores instalados en los equipos móviles

MEDIDAS ECAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA VEGETACIÓN

Existe un impacto directo sobre la vegetación, al ser preciso eliminar la misma de forma paulatina según las necesidades de la explotación (avance según fases de trabajo). La programación, con independencia de su eliminación en las 24 hectáreas de inicio, dependerá de las administraciones propietarias y gestoras del monte, según las condiciones técnicas y económicas que consideren más oportunas. Serán precisas las cortas de hecho en la superficie que ocupará el primer hueco.

De la superficie que incluye la mina, unas 94 hectáreas están pobladas por una plantación de Pinus pinaster, con densidades de 350 a 625 pies por hectárea, según los muestreos realizados (por técnicos cualificados), con una media ponderada que alcanza los 464 pies por hectárea.
El resto de la superficie, hasta las aproximadamente 99,15 hectáreas que propone la alternativa 3 (en estudio y justificación), corresponde a caminos, cortafuegos y pequeñas manchas de vegetación natural, en general pobladas de especies arbustivas y subarbustivas, con la excepción de algunos pies arbóreos. Estos están representados por alcornoques, bornizos con diámetros normales, en su mayoría, inferiores a 19 centímetros, y quejigos de pequeño porte con diámetros normales inferiores a 10 centímetros.

El conjunto de la superficie de pinar terminaría siendo eliminada, extrayéndose el conjunto de madera y residuos del monte. No sería utilizada esta especie alóctona en la restauración, puesto que está programado utilizar plantas autóctonas, produciéndose con ello una mejora ambiental. Las especies que están previstas para la repoblación son las encontradas en los diferentes muestreos de las zonas programadas para actuación, en particular: Quercus ilex, ssp. Rotundifolia; Quercus faginea; Quercus ilex; Cistus ladanifer; Cistus populifolius; Erica australis; Lavandula stoechas; Rosmarinus officinalis; Arbutus unedo y Phillyrea angustifolia

En cuanto a la utilización de estas u otras especies, densificación y otras cuestiones técnicas, con independencia de la propuesta concreta de restauración, serían llevadas a cabo las sugerencias que a través de la DIA realice la Consejería de Agricultura de Castilla- La Mancha.

 MEDIDAS ECAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA FAUNA

En los recorridos para la realización de inventarios no se han encontrado nidos de aves en peligro de extinción o algún tipo de pistas de estos u otros animales que requieran la zona afectada como lugar para su normal desarrollo.
Queda prevista la instalación del vallado de protección de los taludes, para evitar el acceso a las zonas de obra, conforme a la legislación en materia cinegética de Castilla-La Mancha que esté en vigor. Añadiendo refuerzos en los hilos horizontales más bajos de la alambrada para evitar gateras, si dicha legislación no lo tuviera previsto.

 MEDIDAS ECAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA HIDROLOGÍA E
HIDROGEOLOGÍA

Dadas las características del área donde se asienta el proyecto de explotación:

 Se desarrollará un sistema de drenaje y pequeño canal perimetral de recogida de pluviales que evitará, en todo momento, aportes de materiales contaminantes a la red fluvial. Debido a la importancia de la justificación de la afección al Dominio Público Hidráulico, expones en epígrafe único estos aspectos.

 Se prestará especial cuidado para evitar los vertidos líquidos procedentes de las labores de mantenimiento de la maquinaria empleada, y concretamente a los aceites usados, que deberán ser almacenados en bidones, posteriormente recogidos y transportados por gestor autorizado para su posterior tratamiento (como se recoge en el RD 952/97, modificación del Reglamento 833/88), estando esta fase cumplimentada en la correspondiente ficha de mantenimiento.

 Se evitará que el agua que entre en contacto con la zona de explotación, pueda llegar a cualquier cauce. En el caso de que por el volumen de agua acumulada sea necesario en algún momento achicar agua del hueco de explotación esta recibirá el tratamiento adecuado (lo más normal es que con una decantación fuera suficiente) garantizando la no afección al cauce receptor (Arroyo de Valdecristo que desemboca en el Río
Guadiana).

 No se realizarán vertidos de materiales no autorizados en la escombrera. De igual modo podemos asegurar la no afección a cauces.

 MEDIDAS ECAMINADAS A REDUCIR LOS IMPACTOS SOBRE EL PAISAJE

 La restauración paralela a la explotación, se hará por zonas de 10 hectáreas.

 Se respetará una banda de unos 160 metros desde la carretera, lo que minimizará el impacto visual. La propia vegetación existente, en dicha franja, impide la visión desde la vía pública, con la excepción de dos tramos inferiores a 500 metros. Desde otros puntos, la propia orografía del terreno mantiene oculto el hueco minero.

 AI final de la vida útil de la explotación se procederá al desmantelamiento de todas las instalaciones necesarias para la explotación. (En principio no se contemplan instalaciones fijas alguna, sólo pequeñas casetas móviles tipo contenedor para oficinas, vestuarios y pequeño almacén de materiales y repuestos.

 Todas la instalaciones, como casetas, vallas, etc., se lacarán en colores mate y acordes con el entorno.

La afección sobre el paisaje será reversible, al quedar programada la restauración continuada de las zonas que se vayan explotando, lo que incluye no solo la restitución del suelo en los taludes sino también la repoblación con especies autóctonas. En la zona plana de la corta, una vez extendida la capa de tierra vegetal, se realizarán una serie de pasos para conseguir que los terrenos explotados posibiliten la reforestación con las especies indicadas.
Los pasos en cuestión serian los siguientes:

 Abonado mineral o enmienda orgánica a razón de 25 t/ha para aumentar el nivel de materia orgánica en el suelo y mejorar sus características físico - químicas. Se realizará con estiércol hecho.

 Alzado del terreno con arado de discos dando una labor media de 25 cm con el fin de enterrar la enmienda orgánica. La necesidad de esta operación dependerá del tiempo que transcurra desde el extendido a la siembra, si el suelo no se ha compactado en demasía esta operación podrá evitarse.

 Abonado de fondo o mineral con complejo 7-15-15 a razón de 150 kg/ha esta operación se realizará uno o dos meses antes de las plantaciones y siembras.

 Gradeo con tractor agrícola de 40 CV, la labor será perpendicular al arado de discos.

 Los taludes externos adoptarán un ángulo máximo de 18°. Este ángulo es el máximo admitido para aprovechamiento de pastizales y al mismo tiempo garantizar la instalación de una cubierta vegetal que impida la erosión.

Método y época de ejecución de las plantaciones y siembra

La forestación y abonado de los terrenos a restaurar, se producirá de dos formas diferentes, Según sean taludes y bermas o plataforma de fondo de corta.
En el fondo de la zona de extracción de la corta, el suelo quedará llano salvo una pequeña pendiente para evitar que las aguas se estanquen en la superficie, con lo cual se podrá utilizar todo tipo de maquinaria agrícola, realizándose una explotación totalmente mecanizada, resultando todo tipo de labor mucho más uniforme desde el arado, sembrado, abonado y gradeo.

Las épocas de ejecución de estas labores son el otoño y el comienzo de la primavera, por lo cual será necesario esperar a estas estaciones para realizar las labores descritas posteriormente.
Siembra

Tanto para la zona de la corta, como para la escombrera, la siembra consistirá en depositar en el terreno, previamente preparado, semillas generalmente de especies herbáceas vivaces para regenerar las zonas a recuperar, implantando una cubierta vegetal de bajo crecimiento y alta densidad, mediante hidrosiembra.
En la preparación previa del terreno se deberá efectuar un rastrillado de unos 10 cm, que rompa la costra superficial del suelo y facilite las primeras fases del desarrollo de las plántulas.

La siembra se llevará a cabo a boleo de forma manual. Como complemento a la siembra se aportará, en una pasada diferente, un abono mineral 15 - 15 - 15, repartido uniformemente en la superficie, a razón de 50 g/m2.
La época idónea de siembra es a final del otoño, y en segundo lugar al comienzo de la primavera, evitando los periodos más adversos, de invierno y verano. La dosis de semillas que debe emplearse será de 250 kg/Ha. La composición de semillas en las siembras a implantar serán herbáceas y leñosas en la siguiente proporción, salvo en el caso de que la Delegación Provincial de Industria, Energía y Medio Ambiente consideren otra composición como más adecuada.

Una vez establecidas las siembras, se procederá a la plantación manual de unas 700 plantas por hectárea, durante el invierno. Incluirán 200 pies de tres a cuatro sabias de Quercus suber y 100 pies de encina o quejigo de una sabia, según la orientación predominante sea de solana o úmbria respectivamente. El resto de la planta, de una sabia, se repartirá equitativamente entre los siguientes arbustos y subarbustos: Erica australis, Arbutus unedo y Phillyrea angustifolia.
Para encinas y quejigos sería utilizada planta en envase forestal de 300 c.c., mientras que las espécies arbustivas tendrían envases de 200 c.c.. Los alcornoques en macetas de al menos 1,2 litros.

Quedando programada la reposición de marras en los siguientes casos: en primer lugar de cara a mantener el 80% de la planta y en segundo lugar en las calvas con superficies superiores a 100 metros cuadrados.

Cuidado posterior de los taludes

Para asegurar el resultado de la siembra se considera un periodo de mantenimiento de un año, que incluya al menos 6 riegos, espaciados cada 15 días, con 4 litros de agua por metro cuadrado, a lo largo del periodo del año más seco (de mediados de mayo a mediados de septiembre), teniendo en cuenta las condiciones ambientales que concurran (épocas de lluvia).
EI riego se efectuará de manera que no se produzca arrastre de materiales ni formación de regueros en el talud.
Cuando los resultados de la siembra no sean los esperados, o aparezcan calvas en la superficie, se procederá a efectuar una resiembra en la época y condiciones señaladas anteriormente.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE EL PATRIMONIO

 No existe impacto sobre el patrimonio histórico- artístico, dado que no se han detectado elementos en la zona de la corta. Aún así se procederá a elaborar el correspondiente estudio arqueológico.

 MEDIDAS ENCAMINADAS A AUMENTAR Y GARANTIZAR LOS IMPACTOS POSITIVOS SOBRE LA SOCIOECONOMÍA

 Durante la fase de estudio se acordará con los Ayuntamientos de Puebla de D. Rodrigo y Arroba de los Montes el número de puestos de trabajo fijos a crear para personas de cada uno de estos dos municipios, así como los procesos de selección que garanticen igualdad de oportunidades para cualquier habitante de ambos municipios.

 La Compañía Minera explotadora del recurso mineral fomentará la participación de todas aquellas empresas del entorno que puedan ofrecer sus servicios a las actividades que en ella se van a llevar a cabo, tales como mantenimiento de maquinaria, repuestos, servicios generales, etc.

 MEDIDAS ENCAMINADAS A PREVENIR IMPACTOS SOBRE LA EDAFOLOGÍA

 Retirada de la tierra vegetal de las zonas que paulatinamente vayan siendo necesarias para el                acopio de escombros.
 Descompactación del suelo previo a la restauración
 Conservación en condiciones óptimas de toda la tierra vegetal retirada para su posterior uso en la        restauración de la escombrera.
 Restauración y revegetación total de fa superficie de la escombrera resultante.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA ATMÓSFERA

 Riego periódico, mediante pulverización de agua, de las pistas de circulación, y la zona de vertido      de materiales.
 Limitar la velocidad a 20 km/h
 Amortiguación mediante silenciadores instalados en la maquinaria.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA VEGETACIÓN

 Previo a la afección por fa escombrera, se realizará la roza del matorral que se
     en la zona a cubrir.
 Previo al inicio del vertido, se acotará perfectamente mediante vallado perimetral la zona de                afección, quedando imposibilitada la afección a la vegetación fuera de ella.
 Una vez finalizado el vertido y restituida la topografía de la zona se realizará la revegetación de          forma similar a la descrita y con las mismas especies autóctonas citadas, con la excepción del              estrato arbóreo que se limitará a encina y alcornoque.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA FAUNA

 Queda prevista la instalación del vallado de protección de los taludes, para evitar el acceso a las zonas de obra, conforme a la legislación en materia cinegética de Castilla-La Mancha que esté en vigor. Añadiendo refuerzos en los hilos horizontales más bajos de la alambrada para evitar gateras, si dicha legislación no lo tuviera previsto.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE LA HIDROLOGÍA E
HIDROGEOLOGÍA

 Se desarrollará un sistema de drenaje y canal o zanja perimetral de recogida de pluviales que evitará, en todo momento, aportes de materiales contaminantes a la red fluvial. Esto lo justificaremos más adelante.
 Se prestará especial cuidado para evitar los vertidos líquidos procedentes de las labores de mantenimiento de la maquinaria empleada, y concretamente a los aceites usados, que deberán ser almacenados en bidones, posteriormente recogidos y transportados por gestor autorizado para su posterior tratamiento (como se recoge en el RD 952/97, modificación del Reglamento 833/88), estando esta fase cumplimentada en la correspondiente ficha de mantenimiento.
 Se evitará que el agua de escorrentía, pueda llegar a cualquier cauce. En el caso de que por el volumen de agua acumulada en la balsa construida dentro del canal perimetral de la escombrera pueda rebosar de la misma, recibirá el tratamiento adecuado (lo más normal es que con una decantación fuera suficiente) garantizando la no afección al cauce receptor.

 INCIDENCIA HIDROGEOLÓGICA.

 No se realizarán vertidos de materiales no autorizados en la escombrera.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE EL PAISAJE

La ordenación paisajística de la escombrera y su entorno más inmediato consistirá en la recuperación de la vocación forestal de la zona.
Una vez extendida la capa de tierra vegetal se realizarán una serie de pasos para conseguir que los terrenos explotados reviertan a su antiguo uso. Los pasos en cuestión serían los mismos citados que para el caso de la mina, en particular las siembras y plantaciones ya descritas.

Como medida compensatoria está prevista la restauración del vertedero, con una superficie de unos 8.000 metros cuadrados, existente en el puerto de Peñas Pardas, junto al pk. 33,2 de la carretera CR-721, lugar próximo al sitio donde está proyectada la nueva escombrera.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE LAS
INFRAESTRUCTURAS

 Se garantizará el mantenimiento de las infraestructuras que el uso de la maquinaria, etc., de esta explotación minera, pudiera acelerar su deterioro, como por ejemplo la carretera Puebla-Arroba.

 Los caminos utilizados para el acceso a la escombrera serán previamente acondicionados para el acceso de la maquinaria pesada y camiones cargados con los escombros procedentes de la explotación. Para ello será construida una base adecuada y entre esta y la explanada, una sub base en aquellos lugares en que las características del terreno lo precise. Una vez restaurada la escombrera los caminos quedarán en perfecto estado
para el uso vecinal.

 MEDIDAS ENCAMINADAS A REDUCIR LOS IMPACTOS SOBRE EL PATRIMONIO

 No existe impacto sobre el patrimonio histórico- artístico, dado que no se han detectado elementos en la zona de la corta. Aún así se procederá a elaborar el correspondiente
estudio arqueológico.

 MEDIDAS ENCAMINADAS A AUMENTAR Y GARANTIZAR LOS IMPACTOS POSITIVOS SOBRE LA SOCIOECONOMÍA

 Durante la fase de estudio se concretará, si fuera necesario, algún tipo de medida compensatoria por la ubicación de la escombrera.

Plano de situación de la mina y escombrera

VIGILANCIA DE LA EXPLOTACIÓN Y LAS LABORES DE RESTAURACIÓN

Debido al método de explotación seleccionado por minería de transferencia, las labores de explotación y restauración se irán realizando simultáneamente a partir del cuarto año de trabajos. Véase el cronograma de actuaciones.

Se vigilará en sus aspectos ambientales, el desarrollo de la explotación y el avance de las fases previstas de acuerdo al proyecto que se describe de forma resumida en este estudio.
Asimismo se comprobará la aplicación de las medidas protectoras asociadas a las tareas de la explotación, y en concreto:

 Delimitación de las superficies a explotar y a preservar de explotación, y de las zonas de localización de acopios temporales de suelo, cobertera y estériles, en su caso.
 Mantenimiento, y estabilidad del macizo perimetral sin explotar y adopción de las medidas de seguridad relativas al cerramiento eficaz de la zona de explotación para impedir el acceso desde el terreno natural.
 Comprobación del mantenimiento de las comunicaciones que establecen los caminos y vías de acceso afectadas por la explotación.  Cuidados en el manejo del suelo de cobertera, comprobando la retirada selectiva de los horizontes del suelo, su adecuado apilamiento y su siembra provisional.
 EI suelo fértil, retirado previamente a la explotación, no deberá ser vendido, ni utilizado para otros fines que su reinstalación una vez acabada la explotación.
 Para realizar rellenos, se evitarán basuras domésticas, residuos industriales o ganaderos, asfaltos y todos aquellos materiales que pongan en peligro la calidad de las aguas o provoquen su toxicidad.
 Los materiales que pueden considerarse aceptables para realizar el relleno, deben restringirse a estériles y material de rechazo de la propia explotación y terrenos naturales producto de excavación.
 EI relleno deberá realizarse de forma que el conjunto de estos materiales origine un sustrato artificial que en conjunto no presenten una ruptura brusca con el substrato natural.
 Restauración, simultánea a las labores de explotación, de las zonas que vayan terminándose de explotar.
 La restauración deberá ir interrelacionada con la explotación, de forma que no se vea afectada una superficie mayor del 10 % de la superficie susceptible de explotar, sin ser objeto de labores de restauración.
 EI terreno restaurado deberá contar con un espesor de al menos 2 m. por encima del nivel freático, bien sea de relleno o porque no se explote.
 Adecuadas disposición de las capas de cobertera y de suelo sobre las superficies a restaurar, según la secuencia establecida.
 Adecuado tratamiento y modelado de las superficies restauradas para garantizar el buen drenaje de los terrenos.
Comprobación de las pendientes propuestas para los taludes de conexión con el terreno natural y su acabado final, así como el redondeo de cabeceras y pies de talud, y el suavizado de los ángulos en los vértices de la explotación.
 Los taludes de la restauración no deberán superar en ningún caso pendientes de 3:2 (32°).
 Organización de las operaciones y movimiento de maquinaria y vehículos para evitar danos innecesarios a la vegetación existente o a las zonas ya restauradas, en el transcurso de las labores preparatorias por paso de vehículos pesados, maquinaria etc.
 Cumplimiento de las medidas previstas para el control de polvo en la explotación y planta de tratamiento.
 Cumplimiento de las medidas de mantenimiento de la maquinaria fija y móvil para el control de la emisión de gases y nivel de ruidos.
 Comprobación de que las operaciones de lavado y las de mantenimiento de la maquinaria que impliquen la manipulación de productos contaminantes, se realicen en los lugares especialmente habilitados para ello, y que los productos desechados (aceites, gomas, filtros, baterías, etc.) sean recogidos convenientemente por Empresa Autorizada por la Administración para su envío a centros de tratamiento autorizado.
 Verificación de la retirada de restos de obra y limpieza general en las zonas en que se vaya finalizando la restauración.
 Control sobre el impacto visual que pueda producir, tanto la explotación, llevando la restauración lo mas próxima posible a la explotación y estableciendo pantallas visuales
que atenúen al máximo el impacto visual.
 Para Llevar a cabo este plan, el programa de seguimiento y vigilancia planteado en el estudio, se designará un responsable del mismo, como encargado del control einspección del cumplimiento de dicho programa.

Montes de utilidad publica

VIGILANCIA DE LAS LABORES DE RESTAURACIÓN

Este seguimiento se hará en dos partes:

a) Comprobación de la ejecución de la restauración según lo previsto en el presente estudio, en los siguientes aspectos.
 Control de los valores físicos (pH, humedad, M.O.) y químicos de la capa de suelo externo a                incorporar.
 Correcta finalización de la restauración de tierras y morfológica planteada, que comprende el             correcto perfilado y relleno de la superficie explotada hasta las cotas establecidas, can los                     parámetros morfológicos especificados.
 Acondicionamiento, mantenimiento y restitución de caminos preexistentes.
 Composición y proporciones en la mezcla de semillas de las siembras.
 Estado de la planta y de la capacidad de los envases.
 Ejecución, con las precauciones debidas, de la secuencia de trabajos establecida para la siembra e       implantación de especies arbóreas.
 Adecuación en las épocas debidas, de la secuencia de trabajos establecida para la siembra e                  implantación de especies arbóreas.
 Adecuación en las épocas y momentos de realización de los trabajos de restauración,
     afin de evitar fracasos en la revegetación y reforestación.
 Se vigilará escrupulosamente el ajuste de los trabajos a los objetivos de la restauración.

b) Vigilancia de la evolución y eficacia de la revegetación.
Consistirá en un programa de inspecciones visuales periódicas (con carácter semanal durante el primer mes después de la revegetación en cada zona restaurada, y mensualmente a lo largo del primer año), anotando únicamente todos aquellos aspectos de la vegetación y el suelo que dan a conocer la evolución en el tiempo de las siembras y plantaciones realizadas, y detectar cualquier problema de desarrollo que se presente, así como otros aspectos relacionados con el proyecto de restauración ejecutado y la evolución de este.
Algunos aspectos de los que se tomarán datos son:

 Germinación de las semillas, analizando los resultados, y aplicando las operaciones complementarias que se consideren oportunas.
 Evolución de las especies vegetales y arbóreas elegidas para la restauración de las zonas implicadas. índices de marras para cada especie. Cartografía de seguimiento y reposición.
 Grado de cubierta total de la superficie de talud sembradas. Existencia de calvas en zona revegetada.
 Indicios de erosión (regueros, erosión laminar, etc.)
 Existencia de enfermedades.

VIGILANCIA RELATIVA A LA EVOLUCIÓN Y APARICIÓN DE IMPACTOS

La vigilancia se centrará en los siguientes aspectos:
 Control de la producción y dispersión del polvo generado, analizando la efectividad de las medidas correctoras adoptadas contra el polvo y la necesidad de mejorarlas.
Realización de una campana de medición de los niveles sonoros en la fase de funcionamiento, en  distintos puntos significativos de la explotación, de la planta de tratamiento y sus límites, comprobando que se mantienen en valores admisibles. Antes de dar comienzo a la explotación y al desarrollo de las labores de beneficio se realizará una primera campaña de mediciones, a fin de establecer los valores iniciales de referencia.
 En caso de que se superen los niveles admisibles de polvo y ruido se procederá a revisar los mecanismos de control adoptados, y a aplicar las acciones pertinentes.
 Se vigilará, especialmente después de la ocurrencia de fuertes aguaceros o periodos de lluvia continuados, la aparición de zonas de encharcamiento u otros indicios que indiquen la existencia de problemas de drenaje por percolación de las aguas superficiales restauradas, a fin de proceder a su solución.
 Se controlará la calidad del agua en el Arroyo de Valdecristo, periódicamente, para comprobar la posible aparición de arrastre de materiales que puedan incrementar los sólidos en suspensión u otros que pudieran variar las condiciones normales de calidad del agua del citado arroyo.

REGISTRO DE LOS TRABAJOS DE VIGILANCIA AMBIENTAL REALIZADOS

Se llevará un registro de los trabajos de vigilancia ambiental realizados, en el que se anotarán mensualmente los controles efectuados y sus resultados. EI registro de los trabajos se realizará de forma sistemática para cada aspecto controlado, a fin de que sea posible la comparación entre los resultados obtenidos en las anotaciones sucesivas.

Los trabajos de vigilancia de la explotación y de las labores de restauración, al estar asociados a la realización de las operaciones que integran explotación y restauración, tendrán lugar en los momentos en que estas operaciones se realicen. En el caso de las operaciones de extracción, movimiento de tierras y reposición de los terrenos, que tendrán lugar de forma continuada, la vigilancia se efectuará al menos con periodicidad mensual. En el registro mensual se anotarán finalmente los resultados de la vigilancia de la evolución de estas tareas.

Se registrarán las incidencias en cuanto a la evolución o aparición de impactos, y con relación a los factores ambientales (climáticos, etc.) que pudieran incidir en la evolución ambiental de la explotación y su restauración.
Anualmente, y de cara a la inclusión de factores correctores de carácter ambiental en el nuevo plan anual de labores a presentar, se realizará un análisis de los resultados obtenidos y propuestas de ajuste ambiental.
Con relación a las instalaciones móviles de tratamiento y clasificación de áridos, se controlarán los niveles pulvígenos de inmisión según las condiciones aplicables al proyecto, reflejadas en la Orden ITC/2585/2007, de 30 de agosto, por la que se aprueba la Instrucción técnica complementaria 2.0.02 "Protección de los trabajadores contra el polvo, en relación con la silicosis, en las industrias extractivas", del Reglamento General de Normas Básicas de Seguridad Minera.

PLAN DE RESTAURACIÓN, ABANDONO O DESMANTELAMIENTO

De acuerdo a lo previsto en el artículo 3 del Real Decreto 2994/1982, de 15 de octubre, sobre restauración de espacio natural afectado por actividades mineras (BOE 15/11/1982), toda explotación minera ha de elaborar un Plan de Restauración con arreglo al siguiente índice de contenido:

1) Información detallada sobre el lugar previsto para las labores mineras y su entorno, incluyendo, como mínimo, las siguientes especificaciones:

a) Descripción del medio físico, con referencia a la geología, hidrología, climatología, superficie vegetal, paisaje y demás elementos que permitan definir la configuración del medio.
b) Definición del medio socioeconómico, que incluya la relación de usos y aprovechamientos preexistentes, propiedades, obra de infraestructura, instalaciones y regímenes jurídicos especiales, en su caso, aplicables a la zona.
c) Descripción de las características del aprovechamiento minero previsto, así como de sus servicios e instalaciones.
d) Planes y documentación relativos a los aspectos contemplados en los párrafos anteriores.
2) Medidas previstas para la restauración del espacio natural afectado por el aprovechamiento o explotación, conteniendo, como mínimo, las siguientes especificaciones:
a) Acondicionamiento de la superficie del terreno, ya sea vegetal o de otro tipo.
b) Medidas para evitar la posible erosión.
c) Protección del paisaje.
d) Estudio del impacto ambiental de la explotación sobre los recursos naturales de la zona y medidas previstas para su protección.
e) Proyecto de almacenamiento de los residuos mineros que generen y sistemas previstos para evitar el deterioro ambiental por este concepto.
3) El Plan de Restauración contendrá asimismo el calendario de ejecución y coste estimado de los trabajos de restauración.

Es necesario mencionar que la norma proviene de 1982, año en el que todavía no se había elaborado ninguna norma de protección ambiental de ámbito genérico siendo, por lo tanto, precursora en esta materia de preservación de valores ambientales intentando compatibilizar el desarrollo minero con el medio ambiente al que afecta.
Si se observa el anterior índice, este Estudio de Impacto Ambiental recoge todos y cada uno de los aspectos contemplados en el mismo, por lo que únicamente se expresan en este apartado los calendarios de ejecución previstos y el presupuesto correspondiente.
De igual modo, El Plan de Restauración de la Explotación Minera de la “Sección C Arroba” se ha elaborado siguiendo las directrices del Real Decreto 975/2009, de 12 de junio, sobre gestión de los residuos de las industrias extractivas y de protección y rehabilitación del espacio afectado por actividades mineras.

Plano geológico de Arroba de los Montes

INCIDENCIA HIDROGEOLÓGICA E HIDROLÓGICA MODELO GEOLÓGICO.

Hidrogeología del Arroyo de Vallecristo en el término de La Puebla de Don Rodrigo.

Localización: La zona de estudio corresponde a la vertiente del arroyo de Vallecristo que discurre con dirección E-O al sur del municipio de Arroba de los Montes aunque pertenece al término municipal de La Puebla de D. Rodrigo.
Geográficamente se trata de un área escasamente poblada localizada en un tramo montañoso del Valle del Guadiana, entre los Montes de Toledo (al norte) y las estribaciones de Sierra Morena (al sur).
El clima es de características continentales, con inviernos fríos y veranos muy calurosos, correspondiendo las más abundantes precipitaciones en la primavera y al otoño.
El relieve de la Hoja es moderado y generalizadamente montañoso, con varias sierras cuarcíticas de orientaciones ONO-ESE y también NE-SO de 800-870 m de altitud promedio.
Entre éstas, y particularmente en las partes centrales y nororientales, hay abundantes zonas planas de unos 600 m de altitud media, correspondientes a la superficie de Raña. La red hidrográfica se organiza en torno al Guadiana, se presenta encajada en la superficie de la Raña (420 y 520 m sobre el nivel del mar respectivamente para ambos cursos).

La vegetación es de tipo mediterráneo y su distribución se encuentra modificada por la mano del hombre. Las zonas bajas y planas presentan una vegetación típicamente herbácea (esteparia), con encinares muy discontinuos.
En las sierras predomina el matorral de jaras, madroños, etc., con alcornoques dispersos.
Además, en las partes norte y noreste (las de relieve más culminante y abrupto) hay algunas manchas de elementos quejigos en la ladera, y extensas repoblaciones de pinos.
La actividad económica, fundamentalmente agrícola y ganadera, está también condicionada por esa distribución paisajística y del relieve.
En las superficies de Rañas hay cultivos de cereales, y de olivo en las laderas próximas a las poblaciones. Dado el encajamiento generalizado de la red hidrográfica actual, los depósitos cuaternarios sólo son importantes en el Valle del Guadiana, y es ahí donde hay una cierta agricultura de regadío. Finalmente, el ganado ovino y caprino, fundamentalmente, aprovecha áreas planas de dehesas o laderas de sierras, respectivamente y sólo en algunas fincas montañosas hay una actividad exclusivamente cinegética de caza mayor.

Geológicamente se ubica en la parte meridional de la Zona Centroibérica (Julivert et al. 1972) del Macizo Ibérico. La zona en cuestión se caracteriza por presentar afloramientos cuarcíticos del Ordovícico inferior detrítico.
Todos estos materiales se encuentran plegados y fracturados, en un estadio muy bajo de metamorfismo regional.
Tradicionalmente, en estas regiones se viene utilizando como referencia de las estructuras tectónicas la disposición de la «Cuarcita Armoricana» que es, por su extraordinaria continuidad y buena definición como elemento principal constructor del relieve, la formación más apropiada para esta finalidad. Así, se vienen considerando como zonas sinclinales las correspondientes a los materiales situados por encima de este nivel guía, y como zonas anticlinales los afloramientos de materiales inferiores, estratigráficamente, a este nivel.

En la parte meridional de la zona Centroibérica, donde se encuentra la zona de La Puebla de Don Rodrigo su mitad septentrional está atravesada por el Sinclinal del mismo nombre y finaliza por el Oeste en el Sinclinal de Herrera del Duque. La correspondiente zona anticlinal entre ambos muestra una complejidad creciente hacia el este, adoptando las estructuras en la parte meridional frecuentes direcciones NE-SO.
Los materiales que se localizan en la zona del arroyo de Vallecristo corresponden a
materiales del Ordovício Inferior que forman un estrecho sinclinal situado en el flaco meridional del Antiforme de Villarta-Navalpino .
Estos materiales se componen de:

a) Areniscas, cuarcitas y pizarras. Serie Purpura. Ordovícico inferior
Consta de una alternancia de cuarcitas, areniscas micáceas y pizarras. Las cuarcitas son de tonalidades blancas, pardas y violáceas.

b) Ortocuarcitas. Facies Armoricana. Arenigiense
Las ortocuarcitas muy puras, blancas, de grano generalmente fino, son la litología característica. Aparecen estratificadas en bancos de potencia hasta métrica.
Normalmente se encuentran muy diaclasadas, de forma que en pequeños afloramientos es difícil discernir la superficie primitiva de estratificación. Entre los bancos pueden aparecer pequeñas intercalaciones de cuarcita muy lajeadas.
Son los materiales que aparecen en los resaltes de los dos collados entre los que se localiza el sinclinal del arroyo de de Vallecristo.

c) Areniscas, areniscas micáceas, cuarcitas y pizarras. Alternancias o Capas de Pochico. Arenigiense - Llanvirniense inferior.
Concordante con la Cuarcita Armoricana se dispone una serie alternante de areniscas, cuarcitas y pizarras, asimilable en todas sus características litológicas y de posición estratigráfica a las «Capas Pochico» de Sierra Morena Oriental definidas por Tamain (1972). Su observación no es fácil, debido a que morfológicamente suele formar una hombrera adosada a las Sierras de Cuarcita Armoricana.

Los bancos cuarcíticos, de color gris o blanquecinos, de 0,1-0,5 m de potencia alternan con tramos de areniscas !ajeadas micáceas, amarillentas, o de pizarras grises micáceas, de espesor similar. Hacia el muro hay un mayor predominio de materiales cuarcíticos, y hacia el techo las areniscas pizarrosas van adquiriendo mayor desarrollo; no obstante, en varios lugares aparecen coronando la sucesión o intercaladas en ella, una serie de niveles cuarcíticos gris-blanquecinos, de potencia métrica, que resaltan débilmente en el paisaje.

En la parte nororiental de la Hoja, sobre todo en el Valle del Arroyo de Vallecristo (primer sinclinal inmediatamente al S de Arroba de los Montes), las «Capas Pochico» contienen, en su mitad inferior, un tramo blando de más de 50 metros de espesor constituido por pizarras bandeadas blanco-rojizas por alteración.
Las «Capas de Pochico» se presentan en todo el ámbito de la Hoja como una formación de espesor comprendido entre 150 y 200m, salvo en la zona aquí estudiada donde sobrepasan los 300 m.
Las litologías de la alternancia de Pochico son, en general, arenitas finas y limolitas formadas por granos angulosos de cuarzo, láminas de moscovita, matriz de sericita, textura en esqueleto denso con contactos interpenetrados por presión-solución y movilización de cuarzo en crecimientos secundarios, confiriendo a las rocas el carácter de cuarcitas. Hay una proporción irregular de óxidos de hierro, unas veces de carácter detrítico y otras en clara relación con fracturas de cuarzo que producen simultáneamente, silicificación irregular, de los niveles afectados. Son muy abundantes los minerales pesados, circón, turmalina, rutilo y opacos, que suelen concentrarse en microbandas sedimentarias enriquecidas en óxidos de hierro, muy características. En algunos niveles el referido microbandeado está modificado por esquistosidad oblicua. En otros hay una ligera proporción de cloritas hinchadas.

TECTÓNICA REGIONAL

La estructura principal es de edad hercínica, y consiste en pliegues de dirección NO-SE a E-0 con recorridos kilométricos afectados en mayor o menor grado por deformaciones tardías.
Varios sistemas de fracturas, la mayor parte de origen tardihercínico, completan el marco estructural.

DESCRIPCIÓN DE LA ESTRUCTURA

La estructura de la Hoja de La Puebla de Don Rodrigo está controlada por la naturaleza y disposición de los materiales que constituyen la pila sedimentaria y la secuencia y orientación de las fases de deformación que han afectado a este segmento de la Cadena Hercínica. Ambos factores controlan el estilo y la geometría de las estructuras visibles en la actualidad.

El estilo y la geometría de los pliegues varían en la vertical en función de la constitución litológica. Hay varios tramos cuarcíticos, como la Cuarcita Armoricana, la Cuarcita de Canteras y la de Criadero, en los que predominan las capas competentes estratificadas en niveles decimétricos a métricos.
El nivel de Cuarcita Armoricana, de unos 400 metros de potencia condiciona fuertemente toda la estructura del resto del Paleozoico, constituyendo el «esqueleto» estructural de la región.
Las alternancias cuarcítico-pizarrosas de la «S. Intermedia», «Capas de Pochico» y la alternancia superior del Llandeilo son series estratificadas (multilayers) que se caracterizan por un plegamiento disarmónico controlado por el espesor de los bancos y el contraste de viscosidad entre las litologías. Los pliegues suelen ser de tipo concéntrico con mayor o menor grado de aplastamiento. Aparece esquistosidad en los niveles pizarrosos y en las charnelas dé las capas competentes.

Desde el punto de vista de la fracturación los niveles cuarcíticos han tenido un comportamiento más frágil, y son los que actualmente muestran mejor los resultados de las diferentes etapas de fracturación. Los niveles pizarrosos, por su mayor ductilidad, con frecuencia absorben la deformación de manera continua, amortiguando las fallas.
La fracturación tardihercínica afecta a todas las estructuras de plegamiento anteriores. Se caracteriza por generar dos familias principales de desgarres, NO-SE dextrales y N E-SO senestrales, y posiblemente la reactivación de las fracturas anteriores.
En muchos casos al analizar la fracturación es frecuente encontrar fallas que muestran un movimiento contradictorio con el de la familia a la que pertenecen. Sin duda ello es debido a las sucesivas reactivaciones que han experimentado durante el Mesozoico y el Terciario, y que no es posible reconstruir debido a la ausencia de registro estratigráfico.

HIDROGEOLOGÍA LOCAL

El factor que determina la formación de aguas subterráneas es la porosidad de las rocas existentes. En el caso que nos ocupa, estas no tienen prácticamente porosidad intergranular.
Las rocas duras por ser fundamentalmente compactas, no porosas y absolutamente impermeables, solo  pueden retener el agua en hendiduras, grietas, fracturas y/o fallas, así como a lo largo de planos de separación entre rocas de distintos tipos, como es el caso de los diques. depende de las características litográficas y estructurales locales, y el grosor y naturaleza del estrato alterado depende tanto de estas características como de las condiciones climáticas.

Hay que considerar otros factores como la cobertura vegetal, que influye en la infiltración y
evaporación de las aguas subterráneas.
Los terrenos de rocas duras desde el punto de vista hidrogeológico son homogéneas en dos aspectos. No tienen porosidad primaria, a diferencia de las areniscas, pero tienen porosidad secundaria debido a las fracturaciones y alteraciones que sufren, permitiendo el almacenamiento y existencia de corrientes de aguas subterráneas. La capacidad de almacenaje de las rocas duras inalteradas depende del sistema de fracturas interconectadas, las diaclasas y fisuras de las rocas.
Los procesos de alteración tienen una influencia considerable en la capacidad de almacenaje de estas rocas. La desintegración mecánica, disolución química, deposiciones y los efectos alteradores del clima y la vegetación, son causas de modificaciones locales en las rocas primarias y en su sistema de fracturas

El tipo de fractura de las rocas supone un tipo de porosidad que se ha llamado porosidad de fractura, es decir, que las fracturas que se encuentran bajo el nivel de aguas subterráneas pueden almacenar agua. La característica común de las rocas duras es la ausencia de porosidad primaria debido a que las rocas duras son compactas Las rocas muy fracturadas deben ser tratadas como de porosidad media. En rocas con sistemas de fracturas más espaciadas, la capacidad de almacenaje de las fracturas
individuales juega un papel importante.

Desde el punto de vista hidrogeológico, la formación de fallas en las rocas significaría que las fracturas paralelas a las fallas pueden ser de tensión, por lo tanto, potencialmente acuíferas, si no se han rellenado de material
Cuando un sistema de fallas intercepta un área de rocas duras, puede esperarse que se produzca un sistema de fracturas. La cantidad de agua almacenada en las fracturas no puede ser calculada directamente, ya que hay demasiados parámetros involucrados, pero es posible hacerse una idea de la capacidad relativa de cada tipo de fractura.

Las rocas existentes en la zona, pueden considerarse de comportamiento equivalente a las rocas metamórficas las cuales presentan capacidades de almacenaje de aguas subterráneas baja. Son rocas muy compactas, impermeables y generalmente constituyen acuíferos muy pobres. La roca puede actuar como barrera, evitando que el agua subterránea de recarga, alcance zonas de alta permeabilidad, donde la explotación de esta agua fuera factible. Las fracturas se encuentran muy espaciadas Desde el punto de vista hidrológico se pueden distinguir tres tipos de fracturas en rocas
duras:

I. Diaclasas de tensión, debidas al proceso de plegamiento. La configuración característica “en escalón” de las diaclasas. Esta distribución con débiles interconexiones entre las diferentes fracturas, tiene como consecuencia una baja capacidad de almacenaje. La estructuración de las diaclasas implica debilidad de la roca en el plano de la fractura, es decir, que deformaciones quebradizas más tardías pueden haber usado este plano de debilidad al aliviarse la tensión. La conductividad hidráulica de esta zona de fracturas puede ser importante, debido a la débil interconexión entre las grietas/fracturas regeneradas, antes descritas. Este tipo de rocas puede considérese como un mal acuífero.

II. Fracturas de tensión, debidas a la deformación superficial. Este tipo de fracturas tiene generalmente una gran capacidad de almacenaje, debido a su origen tensional. Estás funcionan como grandes redes de drenaje, recogiendo agua de las fracturas menores que pertenecen al mismo sistema de fracturas. En áreas con estaciones lluviosas cortas y con tectónitas adecuadas, este tipo de almacenaje subterráneo puede ser importante en relación a la planificación regional y local de recursos hidráulicos.

III. Fracturas direccionales. La capacidad de almacenaje de las fracturas de corrimiento es un fenómeno muy complejo. Parece ser que la mayor parte de las fracturas, se encuentran estrechamente comprimidas debido a las presiones residuales. Además hay que destacar la composición química de las rocas.

Los corrimientos de suave inclinación y fallas de corrimiento juegan un extraordinario papel con respecto al rendimiento hidráulico, ya que generalmente poseen una gran capacidad de almacenaje. Las fracturas de corrimiento presentan, generalmente, una buena conexión con las superficies gracias a su inclinación. Un ejemplo de ello es la construcción de cavernas subterráneas y túneles, este tipo de fracturas se consideran peligrosas, debido al riesgo de una afluencia de agua a través de estas fracturas. Si dos o más fallas de corrimiento se cortan se forma en el eje de intersección, que puede actuar como tubo de drenaje efectivo

Otro aspecto que contribuye a la permanencia de niveles de saturación en áreas donde existe rocas duras es la existencia de ciertos niveles de alteración superficiales como es el caso que nos ocupa del Arroyo de Valdecristo (-Figura 5-).
Las características físicas y químicas de las capas alteradas, su potencial de absorción de aguas infiltradas de almacenamiento de estas y su vertido en pozos, arroyos y galerías, se han convertido en un hecho primordial.
La capa alterada se forma debido a la interacción de la atmósfera, hidrosfera, biosfera y litosfera. El proceso de alteración, que genera la capa (estrato), incluye la desintegración y la descomposición del mineral original o primario constitutivo de la roca hospedante, así como de la formación de productos minerales secundarios. La alteración se da en todo tipo de medios climáticos, pero es más intensa en los trópicos, donde los niveles de insolación son mayores y menos intensos en las regiones polares. La alteración depende de muchos factores:

 Superficie relativa de la roca y su modificación por alteración mecánica.
 Solubilidad relativa de la roca original y sus productos alterados.
 Relieve superficial.
 Tamaño de las partículas de la roca.
 Permeabilidad de la masa rocosa.
 Composición mineral de la roca.
 Temperatura de la roca.
 Composición química y cantidad de agua de infiltración activa en la alteración.
 Posición del nivel freático.
 Distribución de las cantidades de oxigeno, dióxido de carbono, nitrógeno y otros gases activos del      sistema.
 Naturaleza y abundancia de macro y microflora activa en el sistema.
 Humedecimiento y desecación de coloides y sales de las rocas.

Los procesos de alteración se agrupan en tres categorías principales: física o mecánica, química y biológica, dándose simultáneamente en cualquier medio climático.
Planta de relleno final y restauración

A. Alteración mecánica

Se considera dominante en climas áridos y fríos. Esta alteración incluye la desintegración de las rocas debido a:

 Cambios continuos de temperatura: estacionalmente o diários.
 Congelación y deshielo del agua.
 Cristalización de sales.
 Crecimiento de raíces de plantas.

Los diversos minerales que componen las rocas duras tienen diferentes índices de expansión y contracción, debido a la acción del sol. Parte del proceso de exfoliación pude ser atribuido a la acción del sol que lleva asociado la hidratación de feldespatos, micas, anfíboles y piroxenos. La exfoliación se da en toda la escala, desde laminillas o canalillos de erosión atmosférica de menos de un centímetro de espesor, a grandes exfoliaciones en placas o domos de varias decenas de metros de longitud.

La congelación y deshielo de aguas en climas fríos y templados es un poderoso factor de fragmentación de rocas. La congelación del agua en poros capilares y diaclasas es particularmente efectiva, de esta forma, son susceptibles a la fragmentación. La cristalización de las diferentes sales es debida a la evaporación que es muy efectiva para la fragmentación y desmenuzamiento de las rocas quebradizas. Este proceso es particularmente efectivo bajo condiciones alternativas de humedad y desecación.

B. Alteración química

La alteración química es predominante en zonas cálidas y húmedas, la cual incluye los siguientes mecanismos:

 Hidrólisis.
 Quelación.
 Intercambio de cationes.
 Diálisis.
 Oxidación y reducción.
 Carbonatación e hidratación.

C. Alteración biológica

La capacidad de almacenaje de los acuíferos en rocas duras depende de la porosidad de la fractura, siendo una característica general. Esta característica se ve modificada por los procesos de alteración y las propiedades hidráulicas de los materiales que rellenan las fracturas. Ambos factores están influenciados en alto grado por las condiciones locales geológicas, topográficas y climáticas. La capacidad de almacenaje de las rocas duras depende del grado relativo de fracturas, es decir, podemos distinguir una capacidad de almacenaje selectiva.

Las fracturas presentes en la zona estudiada

Los principales sistemas de fracturas que aparecen en la zona con posibilidades de poseer capacidades para infiltrar y conducir las aguas subterráneas son los sistemas de fallas originadas en las fases tardías del orógeno varisco. Son estas fallas que aparecen en esta Las fracturas de direcciones NO-SE son las que se corresponden a los sistemas 2A de las señaladas en la figura 3, y por tanto a favor de las cuales se encauzan las aguas subterráneas y sobre las que se conducen las principales líneas de flujo subterráneo. Las fallas de direcciones NE-SO se corresponden más bien a los sistemas de fallas del tipo 2B  están menos abiertas, y por sus direcciones no se encuentran orientadas convenientemente a las direcciones del flujo subterráneo.

CONCLUSIONES HIDROGEOLÓGICAS

A.-Las condiciones hidrogeológicas del entorno del Arroyo de Valdecristo únicamente se limitan a las infiltraciones que en los tramos superficiales puedan hacerse a través de la cobertera de suelo edáfico.

B.- Las propiedades hidrogeológicas, porosidad y permeabilidad de los materiales aflorantes: areniscas, cuarcitas y pizarras son muy bajas, por lo que sólo podían funcionar como materiales acuíferos por fracturación, y dentro de los tipos de fracturas que afectan al entorno, son las fallas orientadas con dirección NO-SE las que, por orientación a las líneas preferentes de drenaje, y por presentar rasgos tectónicos de aperturas, son las más favorable solo y pueden presentar un comportamiento permeable superficialmente ya que en profundidad tienden a cerrarse.

 HIDROLOGÍA, DRENAJE E HIDROGEOLOGÍA

Como ya se ha mencionado en el apartado 6.3, en el caso de este proyecto no se afecta a ningún acuífero. Las formaciones geológicas que conforman el sinclinal, sobre el que está el yacimiento, no tienen las características necesarias para constituirse como una formación geológica capaz de almacenar agua y ser capaz de transmitirla posteriormente. Las precipitaciones, por lo tanto, detraído un pequeño volumen de agua que humedece el suelo en sus primeros tramos y el agua que se evapotranspira se traduce en aportación neta a la cuenca.

Esta aportación se encauza a través del Arroyo de Valdecristo cuya red de drenaje en el
primer tramo, que es el que abastece la corta, está muy poco ramificado

El proyecto de explotación afectará esta red pero de forma paulatina, por lo que el efecto será permanente e irreversible además es necesario mencionar el marcado carácter estacional del arroyo, que discurre seco desde julio hasta octubre. zona con direcciones N-145º-165º E las cuales suelen tener buzamientos verticales y de componentes “strike slip”. En conjunto, estas fallas son rotacionales con un desplazamiento horizontal importante y de gran continuidad lateral.
Por otro lado, hay se pueden señalar también la existencias de fracturas netas de gran continuidad lateral, en las que no se ha podido verificar la existencia de movimientos relativos entre los bloques. Estas fracturas presentan orientaciones, NE-SO y sus conjugadas NO-SE, y se han interpretado como diaclasas de grandes dimensiones (-Figura 6-). Un grupo aparte de fracturas son las de direcciones ENE-OSO, y que en algunos lugares aparecen en forma de diques de cuarzo.

Como continuación de lo expuesto en apartados anteriores, se ha utilizado el programa HIDROBAS del Instituto Geológico y Minero de España para evaluar el Balance Hídrico de la zona, que bajo el supuesto de una reserva de humedad máxima del suelo de 50 mm.,De donde puede observarse que la recuperación de la humedad del suelo se restablece en el mes de noviembre, aportando escorrentía desde diciembre hasta abril, para perder dicha humedad en julio y seguir en déficit hídrico hasta octubre.
Analizando los resultados obtenidos puede observarse que existe, en régimen natural, una aportación neta de agua hacia el arroyo desde noviembre hasta abril, meses en los que el arroyo llevará agua en la zona de la corta, discurriendo seco el resto de meses (en condiciones medias).
Cuantitativamente es necesario mencionar que la cuenca del Arroyo de Valdecristo, tiene una superficie de 21,6 km2 . Teniendo en cuenta los datos de aportación, obtenidos de la ficha hídrica (239,6 mm) a los que es necesario detraer una cantidad del 2% correspondiente a la infiltración en este tipo de terrenos (valor muy bajo como ya se ha justificado), se obtendría una aportación neta de 234,8 mm que sobre el área total de la cuenca del Arroyo suponen un aporte neto medio anual de 5 hm3.

En la zona de la corta la cuenca del rio tiene una superficie de 140 Ha, pero la zona que se delimitará con el canal/zanja perimetral, en cuyo interior se realizará la explotación tiene 100 Has. La parte de la cuenca fuera de la zona de explotación seguirá aportando recurso al arroyo, gracias al canal perimetral mencionado. Sobre esta base se ha calculado la aportación que el Arroyo perderá como consecuencia de la apertura de la corta y que se estima en 0,23 hm3 , lo que supone una pérdida máxima del 4.5 % del recurso. Este recurso realmente no se pierde sino que vuelve a la cuenca una vez que sale del hueco de explotación y en la fase final, una vez se produzca el rebose de la balsa creada en el hueco final.

El impacto del proyecto de explotación sobre las aguas superficiales se califica como adverso, directo, sinérgico, extensivo, permanente, irreversible y recuperable.
En el caso de la escombrera el impacto se califica como adverso, directo, no sinérgico, extensivo, temporal, reversible y recuperable.


LONGITUD TOTAL DEL ARROYO DEL VALDECRISTO = 10.400 m.
LONGITUD AFECTADA POR EL PROYECTO MINERO = 1.800 m. (17%)
SUPERFICIE DE CUENCA TOTAL DEL ARROYO DE VALLECRISTO = 21.6 Km2
SUPERFICIE DE CUENCA AFECTADA POR EL PROYECTO MINERO = 100 Has.
VOLUMEN DE APORTE NETO ANUAL DE LA CUENCA = 5 Hm3
VOLUMEN AFECTADO AL APORTE NETO POR EL PROYECTO MINERO = 0.23 Hm3 (4.5%)

Fase intermedia del trabajo

CONSIDERACIONES DE CARÁCTER HIDRAÚLICO Y MEDIOAMBIENTAL

Vamos a exponer de forma clara y concisa aquellas consideraciones de actuaciones y estados generados por la actividad extractiva minera y su implicación medioambiental e hidráulica.

1.- Impactos ambientales generados: Se proyectarán medidas correctoras para garantizar la adecuada protección del medio hídrico natural y también para evitar el impacto sobre la hidrología y evitar aportes de materiales y sólidos a los cauces. Consideramos la no modificación de la red de drenaje superficial tras la restauración.

2.- Afecciones al Dominio Público Hidráulico: El proyecto minero afecta al Dominio Público Hidráulico en la cabecera del Arroyo de Valdecristo y en una extensión máxima de 24 Has (4.5% de la cuenca) y esta afección a la zona de policía es temporal y recuperable. Se garantiza de igual modo la evacuación de la avenida de 50 años de periodo de retorno. (Como valor mínimo).

3.- Tratamiento de los vertidos: No se van a producir vertidos de ningún tipo. La operación extractiva es en seco y cualquier actuación sobre el producto extraído es fuera del área de explotación minera. Aguas sanitarias, etc. no existen, ni colectores de las mismas. Los vertidos de agua a cauces públicos procedentes de drenajes para recoger las aguas o de la zanja de guarda deberán contar con la preceptiva autorización de la CHG.

4.- Abastecimiento: El proyecto minero no requiere agua para abastecimiento o tratamiento del mineral. En cualquier caso, si se necesitara en un futuro algún tipo de captación, se solicitaría a la CHG. Indicar, por otro lado, que la zona no dispone hidrogeológicamente de caudales de agua explotables como ya se ha justificado en epígrafes anteriores.

5.- Gestión de elementos contaminantes: Los vertidos líquidos procedentes de las labores de mantenimiento de la maquinaria empleada, concretamente los aceites y grasas usados, deberán ser almacenados en bidones estancos para su posterior tratamiento por gestor autorizado. Dichas actuaciones se efectúan en zonas fuera del área de la explotación minera.
No existen depósitos de combustibles o líquidos susceptibles de potenciales fugas.

6.- Plan de Recuperación de las zonas afectadas: En el Proyecto de Restauración (y se adelanta en este documento en los PLANOS) se establecen todas las medidas necesarias para recuperar las zonas hidráulicas afectadas, restableciendo la escorrentía y recuperando la topografía (geomorfología) existente en la zona de extracción mediante relleno de estériles.

CONCLUSIONES

.- ELECCIÓN DE ALTERNATIVAS

La primera modificación sustancial del proyecto, con respecto al inicialmente presentado, ha sido la disminución de la solicitud de superficie de explotación en la Concesión de Explotación Derivada dentro del yacimiento existente, con el fin de minorar los posibles impactos ambientales que se generen. En concreto, se ha pasado de considerar una superficie explotable de la Concesión Minera de 62 C.M. a 37 C.M.

La superficie real de proyecto es sensiblemente menor con una afección máxima de 99,15 Has. actuales, todo ello sin menoscabo de la viabilidad técnica y económica del proyecto.
Se consigue la no afección a ninguna de las figuras medioambientales significativas: LICs, ZEPAs, Espacios Naturales Protegidos (ENP). Únicamente se afecta a un Monte de Utilidad
Pública: Riofrío Nº 62.
Obviamente, es imposible modificar la ubicación de la corta de explotación dado que se localiza donde está el yacimiento.
Como consecuencia de la apertura del primer hueco de la explotación se extraerán materiales que habrán de ubicarse en escombrera y para el que se contemplaron inicialmente 4 posibles ubicaciones, rechazando todas ellas y buscando una nueva ubicación lejos de las anteriores en zonas actualmente degradadas y susceptibles de restauración medioambiental con la escombrera. Del análisis de la información recibida tanto del Ayuntamiento de Arroba de los Montes, como de las Administraciones implicadas, se ha seleccionada ahora una nueva ubicación en terrenos de baja calidad forestal en un Monte de titularidad municipal y que no afecte a ninguna especie de significado valor. (encinas,
alcornoques).
Esta alternativa presenta diversas ventajas: Además de un menor impacto a recursos hídricos y ubicarse en zona de ladera puede modelarse para integrarla paisajísticamente y repoblar con la vegetación autóctona dotándola de una utilización forestal a futuro o bien si los propietarios de los terrenos así lo desean, dedicarla a su utilización para cereales, como
se viene haciendo hasta ahora.

VIABILIDAD DE LAS ACTUACIONES PROPUESTAS

Existe un compromiso firme de la empresa Explotaciones Mineras de Titanio, S.L. de cumplir con todas y cada una de las medidas reflejadas en los apartados:
6.4.- Medidas previstas para prevenir, reducir, eliminar o compensar los efectos ambientales negativos resultantes del Proyecto
6.5 Programa de Vigilancia Ambiental, tal y como se reflejan en este Estudio y de todas aquellas consideraciones y medidas complementarias que puedan establecerse, siendo compatibles con la viabilidad económica del Proyecto, en la Declaración de Impacto Ambiental.

Aun siendo conscientes de las circunstancias ambientales que rodean el Proyecto, por cercanía al mismo: LIC y ZEPA de los ríos de la cuenca media del Guadiana y zona periférica de protección, ni la ubicación de la explotación ni la de la escombrera, en la Alternativa escogida, afectan a los elementos de protección ambiental mencionados.
Todas y cada una de las medidas previstas son viables y su realización es posible, por lo que este equipo redactor entiende que el Proyecto de explotación es viable a los solos efectos medioambientales y propone, por tanto, una Declaración de Impacto Ambiental favorable al mismo.

Arroba de Los Montes (Ciudad Real), 1 enero 2015
